数据结构
动态字符串（SDS）
Redis中保存的Key是字符串，value往往是字符串或者字符串的集合
不过Redis没有直接使用C语言中的字符串，因为C语言字符串存在很多问题：
- 获取字符串长度的需要通过运算
- 非二进制安全
- 不可修改
Redis构建了一种新的字符串结构，称为简单动态字符串（Simple Dynamic String），简称SDS。
如：set name 虎哥
Redis将在底层创建两个SDS，其中一个是包含“name”的SDS，另一个是包含“虎哥”的SDS
结构体
struct __attribute__ ((__packed__)) sdshdr8 {
uint8_t len; // buf数组中已使用字节的数量,也就是已用字符串的长度，不包括结束标识
uint8_t alloc; // buf数组中申请的字节数量，，不包括结束标识
unsigned char flags; // 不同的SDS头类型，用来控制SDS头大小
char buf[]; // 字符数组，用于保存字符串
};
#define SDS_TYPE_5 0
#define SDS_TYPE_8 1
#define SDS_TYPE_16 2
#define SDS_TYPE_32 3
#define SDS_TYPE_64 4

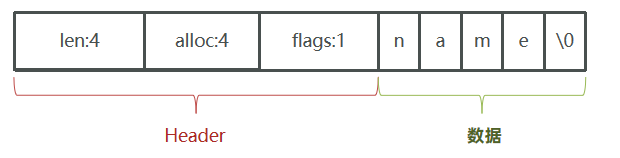

如：name
动态扩容
- 假如我们要给SDS追加一段字符串“,Amy”，这里首先会申请新内存空间
- 如果新串小于1M，则新空间为新串长度的两倍+1，1是结束标识
- 如果新字符串大于1M，则新空间新串长度+1M+1。称为内存预分配
优点
- 获取字符串长度的时间复杂度为O(1)
- 支持动态扩容
- 减少内存分配次数
- 二进制安全
sdsnew函数：创建一个包含给定字符串的SDS
sds sdsnew(const char *init) {
// 如果输入为 NULL ，那么创建一个空白 sds,否则，新创建的 sds 中包含和 init 内容相同字符串
size_t initlen = (init == NULL) ? 0 : strlen(init); // sds长度
return sdsnewlen(init, initlen);
}
/*
* 根据给定的初始化字符串 init 和字符串长度 initlen
* init ：初始化字符串指针
* initlen ：初始化字符串的长度
*/
sds sdsnewlen(const void *init, size_t initlen) {
struct sdshdr *sh;
// 根据是否有初始化内容，选择适当的内存分配方式
if (init) {
// zmalloc 不初始化所分配的内存
sh = zmalloc(sizeof(struct sdshdr) + initlen + 1);
}
else {
// 输入为 NULL，zcalloc 将分配的内存全部初始化为 0
sh = zcalloc(sizeof(struct sdshdr) + initlen + 1);
}
if (sh == NULL) return NULL; // 内存分配失败，返回
sh->len = initlen; // 设置初始化长度
sh->free = 0; // 新 sds 不预留任何空间
if (initlen && init) // 如果有指定初始化内容，将它们复制到 sdshdr 的 buf 中
memcpy(sh->buf, init, initlen);
sh->buf[initlen] = '\0'; // 以 \0 结尾
// 返回 buf 部分，而不是整个 sdshdr，因为sds是char指针类型的别名
return (char*)sh->buf;
}
sdsfree函数：释放给定的SDS
- zfree函数为内存管理模块中的函数，可以释放指定的空间
- SDS的buf数组是柔性数组，也就是这个数组是不占据内存大小的，所以
sizeof(struct sdshdr)为8
void sdsfree(sds s) {
if (s == NULL) return;
zfree(s - sizeof(struct sdshdr));
}
sdscat函数：将给定的C字符串拼接到SDS字符串的末尾
// 将给定字符串 t 追加到 sds 的末尾
sds sdscat(sds s, const char *t) {
return sdscatlen(s, t, strlen(t));
}
// 将长度为 len 的字符串 t 追加到 sds 的字符串末尾
sds sdscatlen(sds s, const void *t, size_t len) {
struct sdshdr *sh;
size_t curlen = sdslen(s); // 原有字符串长度
s = sdsMakeRoomFor(s, len); // 扩展 sds 空间
if (s == NULL) return NULL; // 内存不足？直接返回
sh = (void*)(s - (sizeof(struct sdshdr))); // 复制 t 中的内容到字符串后部
memcpy(s + curlen, t, len);
sh->len = curlen + len; // 更新属性
sh->free = sh->free - len;
s[curlen + len] = '\0'; // 添加新结尾符号
return s;
}
sdsMakeRoomFor函数：扩容
sds sdsMakeRoomFor(sds s, size_t addlen) {
struct sdshdr *sh, *newsh;
size_t free = sdsavail(s); // 获取 s 目前的空余空间长度
size_t len, newlen;
if (free >= addlen) return s; // s 目前的空余空间已经足够，无须再进行扩展，直接返回
len = sdslen(s); // 获取 s 目前已占用空间的长度
sh = (void*)(s - (sizeof(struct sdshdr)));
newlen = (len + addlen); // s 最少需要的长度
if (newlen < SDS_MAX_PREALLOC) // SDS_MAX_PREALLOC 最大预先分配长度 默认1M
newlen *= 2; // 新串长度的两倍+1
else
newlen += SDS_MAX_PREALLOC; // 新串长度+SDS_MAX_PREALLOC+1
newsh = zrealloc(sh, sizeof(struct sdshdr) + newlen + 1);
if (newsh == NULL) return NULL; // 内存不足，分配失败，返回
newsh->free = newlen - len; // 更新 sds 的空余长度
return newsh->buf;
}
intset
IntSet是Redis中set集合的一种实现方式，基于整数数组来实现，并且具备长度可变、有序等特征。
结构体
typedef struct intset {
uint32_t encoding; /* 编码方式，支持存放16位、32位、64位整数*/
uint32_t length; /* 元素个数 */
int8_t contents[]; /* 整数数组，保存集合数据*/
} intset;
#define INTSET_ENC_INT16 (sizeof(int16_t)) /* 2字节整数，范围类似java的short*/
#define INTSET_ENC_INT32 (sizeof(int32_t)) /* 4字节整数，范围类似java的int */
#define INTSET_ENC_INT64 (sizeof(int64_t)) /* 8字节整数，范围类似java的long */
插入流程

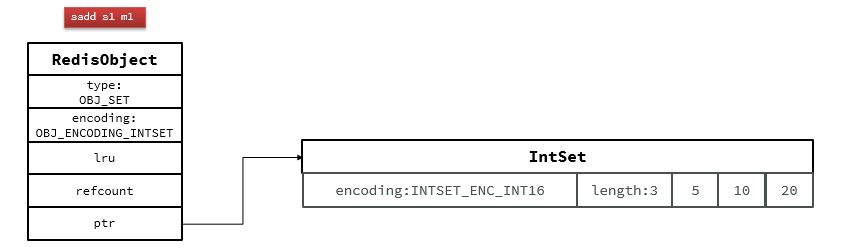

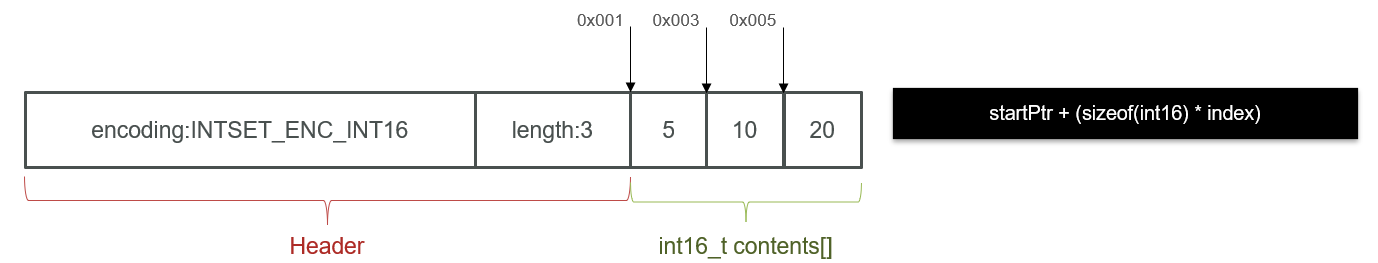

为了方便查找，Redis会将intset中所有的整数按照升序依次保存在contents数组中，结构如图
- 现在，数组中每个数字都在int16_t的范围内，因此采用的编码方式是INTSET_ENC_INT16，每部分占用的字节大小为
- encoding：4字节
- length：4字节
- contents：2字节 * 3 = 6字节
- 我们向该其中添加一个数字：50000，这个数字超出了int16_t的范围，intset会自动升级编码方式到合适的大小
- 升级编码为INTSET_ENC_INT32, 每个整数占4字节，并按照新的编码方式及元素个数扩容数组
- 倒序依次将数组中的元素拷贝到扩容后的正确位置（倒序防止覆盖）
- 将待添加的元素放入数组末尾
- 最后，将inset的encoding属性改为INTSET_ENC_INT32，将length属性改为4
特点：Intset可以看做是特殊的整数数组
- Redis会确保Intset中的元素唯一、有序
- 具备类型升级机制，可以节省内存空间
- 底层采用二分查找方式来查询
*intsetAdd函数：新增整数
intset *intsetAdd(intset *is, int64_t value, uint8_t *success) {
uint8_t valenc = _intsetValueEncoding(value);// 获取当前值编码
uint32_t pos; // 要插入的位置
if (success) *success = 1;
// 判断编码是不是超过了当前intset的编码
if (valenc > intrev32ifbe(is->encoding)) {
// 超出编码，需要升级
return intsetUpgradeAndAdd(is,value);
} else {
// 在当前intset中查找值与value一样的元素的角标pos
if (intsetSearch(is,value,&pos)) {
if (success) *success = 0; //如果找到了，则无需插入，直接结束并返回失败
return is;
}
// 数组扩容
is = intsetResize(is,intrev32ifbe(is->length)+1);
// 移动数组中pos之后的元素到pos+1，给新元素腾出空间
if (pos < intrev32ifbe(is->length)) intsetMoveTail(is,pos,pos+1);
}
// 插入新元素
_intsetSet(is,pos,value);
// 重置元素长度
is->length = intrev32ifbe(intrev32ifbe(is->length)+1);
return is;
}
*intsetUpgradeAndAdd函数：升级编码方式
static intset *intsetUpgradeAndAdd(intset *is, int64_t value) {
// 获取当前intset编码
uint8_t curenc = intrev32ifbe(is->encoding);
// 获取新编码
uint8_t newenc = _intsetValueEncoding(value);
// 获取元素个数
int length = intrev32ifbe(is->length);
// 判断新元素是大于0还是小于0 ，小于0插入队首、大于0插入队尾
int prepend = value < 0 ? 1 : 0;
// 重置编码为新编码
is->encoding = intrev32ifbe(newenc);
// 重置数组大小
is = intsetResize(is,intrev32ifbe(is->length)+1);
// 倒序遍历，逐个搬运元素到新的位置，_intsetGetEncoded按照旧编码方式查找旧元素
while(length--) // _intsetSet按照新编码方式插入新元素
_intsetSet(is,length+prepend,_intsetGetEncoded(is,length,curenc));
/* 插入新元素，prepend决定是队首还是队尾*/
if (prepend)
_intsetSet(is,0,value);
else
_intsetSet(is,intrev32ifbe(is->length),value);
// 修改数组长度
is->length = intrev32ifbe(intrev32ifbe(is->length)+1);
return is;
}
Dict
Redis是一个键值型（Key-Value Pair）的数据库，我们可以根据键实现快速的增删改查
键与值的映射关系正是通过Dict来实现的
Dict由三部分组成，分别是：哈希表（DictHashTable）、哈希节点（DictEntry）、字典（Dict）
结构体
// 字典（Dict）
typedef struct dict {
dictType *type; // dict类型，内置不同的hash函数
void *privdata; // 私有数据，在做特殊hash运算时用
dictht ht[2]; // 一个Dict包含两个哈希表，其中一个是当前数据，另一个一般是空，rehash时使用
long rehashidx; // rehash的进度，-1表示未进行
int16_t pauserehash; // rehash是否暂停，1则暂停，0则继续
} dict;
// DictHashTable哈希表
typedef struct dictht {
// entry数组
// 数组中保存的是指向entry的指针
dictEntry **table;
// 哈希表大小
unsigned long size;
// 哈希表大小的掩码，总等于size - 1
unsigned long sizemask;
// entry个数
unsigned long used;
} dictht;
// 哈希节点（DictEntry）
typedef struct dictEntry {
void *key; // 键
union {
void *val;
uint64_t u64;
int64_t s64;
double d;
} v; // 值
// 下一个Entry的指针
struct dictEntry *next;
} dictEntry;

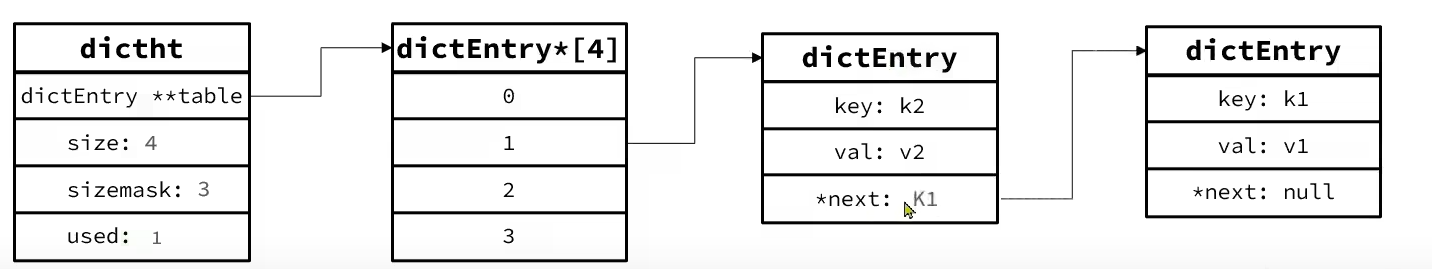

内存结构
当我们向Dict添加键值对时，Redis首先根据key计算出hash值（h），然后利用 h & sizemask来计算元素应该存储到数组中的哪个索引位置。我们存储k1=v1，假设k1的哈希值h =1，则1&3 =1，因此k1=v1要存储到数组角标1位置。
Dict的扩容
哈希冲突增多，链表过长，则查询效率会大大降低，需要扩容
Dict在每次新增键值对时都会检查负载因子（LoadFactor = used/size） ，满足以下两种情况时会触发哈希表扩容：
- 哈希表的 LoadFactor >= 1，并且服务器没有执行 BGSAVE 或者 BGREWRITEAOF 等后台进程；
- 哈希表的 LoadFactor > 5 ；
扩容大小为used + 1，底层会对扩容大小做判断，实际上找的是第一个大于等于 used+1 的 2^n
static int _dictExpandIfNeeded(dict *d){
// 如果正在rehash，则返回ok
if (dictIsRehashing(d)) return DICT_OK; // 如果哈希表为空，则初始化哈希表为默认大小：4
if (d->ht[0].size == 0) return dictExpand(d, DICT_HT_INITIAL_SIZE);
// 当负载因子（used/size）达到1以上，并且当前没有进行bgrewrite等子进程操作
// 或者负载因子超过5，则进行 dictExpand ，也就是扩容
if (d->ht[0].used >= d->ht[0].size &&
(dict_can_resize || d->ht[0].used/d->ht[0].size > dict_force_resize_ratio){
// 扩容大小为used + 1，底层会对扩容大小做判断，实际上找的是第一个大于等于 used+1 的 2^n
return dictExpand(d, d->ht[0].used + 1);
}
return DICT_OK;
}
Dict的收缩
当LoadFactor < 0.1 时，会做哈希表收缩
第一个大于等于minimal的2^n，minimal就是used
// t_hash.c # hashTypeDeleted()
...
if (dictDelete((dict*)o->ptr, field) == C_OK) {
deleted = 1;
// 删除成功后，检查是否需要重置Dict大小，如果需要则调用dictResize重置 /* Always check if the dictionary needs a resize after a delete. */
if (htNeedsResize(o->ptr)) dictResize(o->ptr);
}
...
// server.c 文件
int htNeedsResize(dict *dict) {
long long size, used;
// 哈希表大小
size = dictSlots(dict);
// entry数量
used = dictSize(dict);
// size > 4（哈希表初识大小）并且 负载因子低于0.1
return (size > DICT_HT_INITIAL_SIZE && (used*100/size < HASHTABLE_MIN_FILL));
}
int dictResize(dict *d){
unsigned long minimal;
// 如果正在做bgsave或bgrewriteaof或rehash，则返回错误
if (!dict_can_resize || dictIsRehashing(d))
return DICT_ERR;
// 获取used，也就是entry个数
minimal = d->ht[0].used;
// 如果used小于4，则重置为4
if (minimal < DICT_HT_INITIAL_SIZE)
minimal = DICT_HT_INITIAL_SIZE;
// 重置大小为minimal，其实是第一个大于等于minimal的2^n
return dictExpand(d, minimal);
}

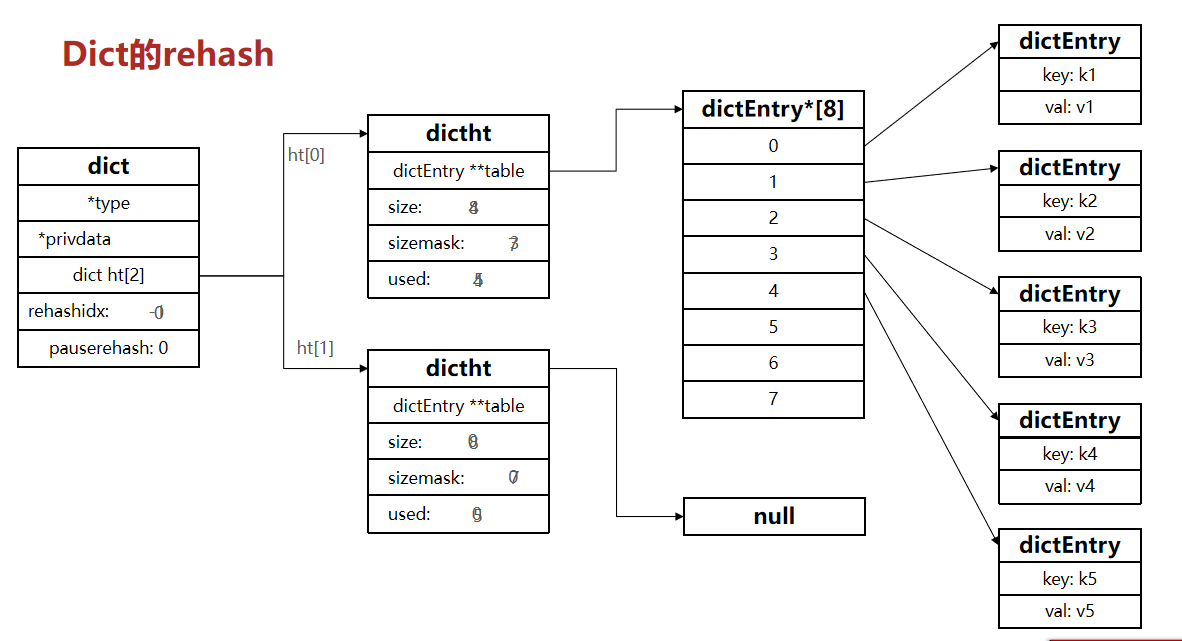

Dict的rehash
不管是扩容还是收缩，必定会创建新的哈希表，导致哈希表的size和sizemask变化，而key的查询与sizemask有关。因此必须对哈希表中的每一个key重新计算索引，插入新的哈希表，这个过程称为rehash。过程是这样的：
- 计算新hash表的realeSize，值取决于当前要做的是扩容还是收缩：
- 如果是扩容，则新size为第一个大于等于dict.ht[0].used + 1的2^n
- 如果是收缩，则新size为第一个大于等于dict.ht[0].used的2^n （不得小于4）
- 按照新的realeSize申请内存空间，创建dictht，并赋值给dict.ht[1]
- 设置dict.rehashidx = 0，标示开始rehash
将dict.ht[0]中的每一个dictEntry都rehash到dict.ht[1]（一次性rehash太耗时）- 每次执行新增、查询、修改、删除操作时，都检查一下dict.rehashidx是否大于-1
- 如果是，则将dict.ht[0].table[rehashidx]的entry链表rehash到dict.ht[1]，并且将rehashidx++
- 直至dict.ht[0]的所有数据都rehash到dict.ht[1]
- 将dict.ht[1]赋值给dict.ht[0]，给dict.ht[1]初始化为空哈希表，释放原来的dict.ht[0]的内存
- 将rehashidx赋值为-1，代表rehash结束
新增操作，则直接写入ht[1]
查询、修改和删除则会在dict.ht[0]和dict.ht[1]依次查找并执行
这样可以确保ht[0]的数据只减不增，随着rehash最终为空
ZipList

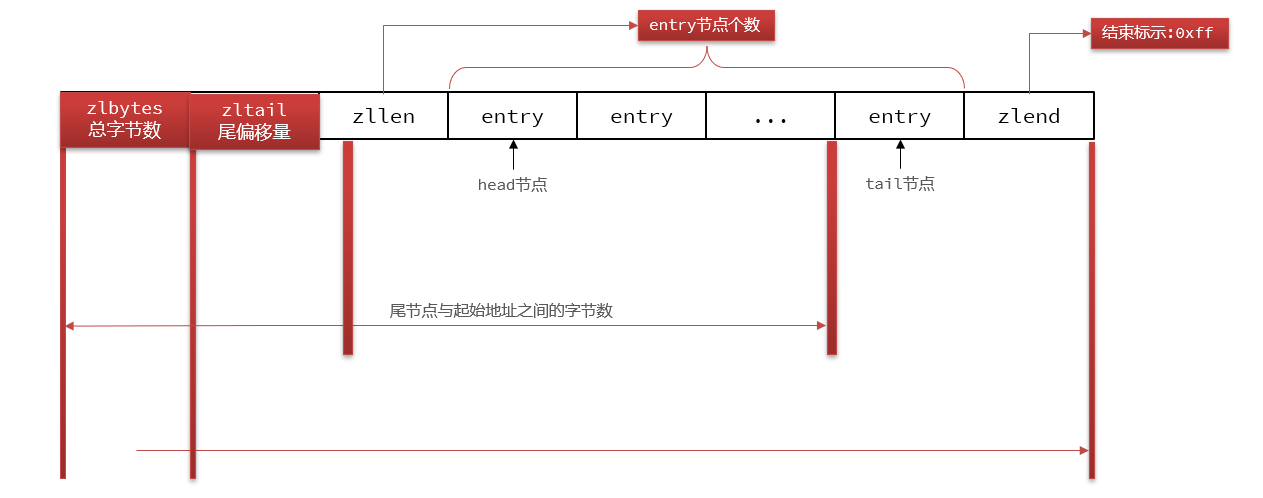

ZipList 是一种特殊的“双端链表”（不是链表） ，由一系列特殊编码的连续内存块组成。可以在任意一端进行压入/弹出操作, 并且该操作的时间复杂度为 O(1)
| 属性 | 类型 | 长度 | 用途 |
|---|---|---|---|
| zlbytes | uint32_t | 4 | 记录整个压缩列表占用的内存字节数 |
| zltail | uint32_t | 4 | 记录压缩列表表尾节点距离压缩列表的起始地址有多少字节，通过这个偏移量，可以确定表尾节点的地址 |
| zllen | uint16_t | 2 | 记录了压缩列表包含的节点数量。 最大值为UINT16_MAX （65534），如果超过这个值，此处会记录为65535，但节点的真实数量需要遍历整个压缩列表才能计算得出 |
| entry | 列表节点 | 不定 | 压缩列表包含的各个节点，节点的长度由节点保存的内容决定 |
| zlend | uint8_t | 1 | 特殊值 0xFF （十进制 255 ），用于标记压缩列表的末端 |
ZipListEntry
ZipList 中的Entry并不像普通链表那样记录前后节点的指针，因为记录两个指针要占用16个字节，浪费内存。而是采用了下面的结构：
previous_entry_length：前一节点的长度，占1个或5个字节。
- 如果前一节点的长度小于254字节，则采用1个字节来保存这个长度值
- 如果前一节点的长度大于254字节，则采用5个字节来保存这个长度值，第一个字节为0xfe，后四个字节才是真实长度数据
encoding：编码属性，记录content的数据类型（字符串还是整数）以及长度，占用1个、2个或5个字节
contents：负责保存节点的数据，可以是字符串或整数
ZipList中所有存储长度的数值均采用小端字节序，即低位字节在前，高位字节在后。例如：数值0x1234，采用小端字节序后实际存储值为：0x3412
Encoding编码
ZipListEntry中的encoding编码分为字符串和整数两种： 字符串：如果encoding是以“00”、“01”或者“10”开头，则证明content是字符串
整数：如果encoding是以“11”开始，则证明content是整数，且encoding固定只占用1个字节
| 编码 | 编码长度 | 字符串大小 |
|---|---|---|
| |00pppppp| | 1 bytes | `<= 63 bytes |
| |01pppppp|qqqqqqqq| | 2 bytes | <= 16383 bytes |
| |10000000|qqqqqqqq|rrrrrrrr|ssssssss|tttttttt| | 5 bytes | <= 4294967295 bytes |
| 编码 | 编码长度 | 整数类型 |
|---|---|---|
| 11000000 | 1 | int16_t（2 bytes） |
| 11010000 | 1 | int32_t（4 bytes） |
| 11100000 | 1 | int64_t（8 bytes） |
| 11110000 | 1 | 24位有符整数(3 bytes) |
| 11111110 | 1 | 8位有符整数(1 bytes) |
| 1111xxxx | 1 | 直接在xxxx位置保存数值，范围从00011101（012），减1后结果为实际值 |

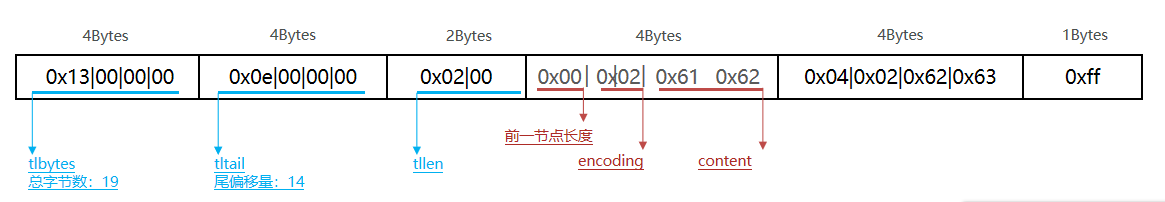

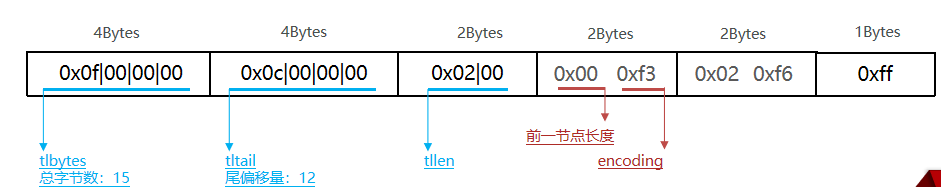

例如，我们要保存字符串：“ab”和 “bc”
例如，一个ZipList中包含两个整数值：“2”和“5”，0~12直接保存在encoding位置
`
连锁更新问题
ZipList的每个Entry都包含previous_entry_length来记录上一个节点的大小，长度是1个或5个字节：
- 如果前一节点的长度小于254字节，则采用1个字节来保存这个长度值
- 如果前一节点的长度大于等于254字节，则采用5个字节来保存这个长度值，第一个字节为0xfe，后四个字节才是真实长度数据

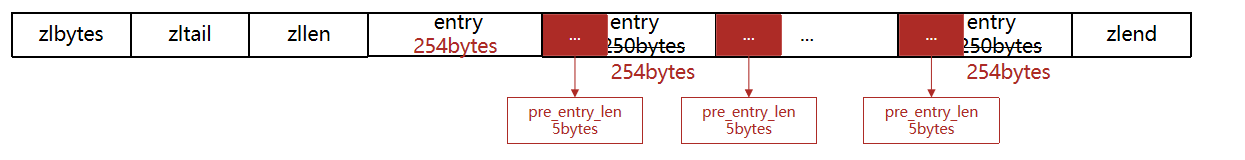

现在，假设我们有N个连续的、长度为250~253字节之间的entry，因此entry的previous_entry_length属性用1个字节即可表示，如图所示：
ZipList这种特殊情况下产生的连续多次空间扩展操作称之为连锁更新（Cascade Update）。新增、删除都可能导致连锁更新的发生
特点
- 压缩列表的可以看做一种连续内存空间的"双向链表"
- 列表的节点之间不是通过指针连接，而是记录上一节点和本节点长度来寻址，内存占用较低
- 如果列表数据过多，导致链表过长，可能影响查询性能
- 增或删较大数据时有可能发生连续更新问题
QuickList
问题1：ZipList虽然节省内存，但申请内存必须是连续空间，如果内存占用较多，申请内存效率很低。怎么办？
答：为了缓解这个问题，我们必须限制ZipList的长度和entry大小。
问题2：但是我们要存储大量数据，超出了ZipList最佳的上限该怎么办？
答：我们可以创建多个ZipList来分片存储数据。
问题3：数据拆分后比较分散，不方便管理和查找，这多个ZipList如何建立联系？

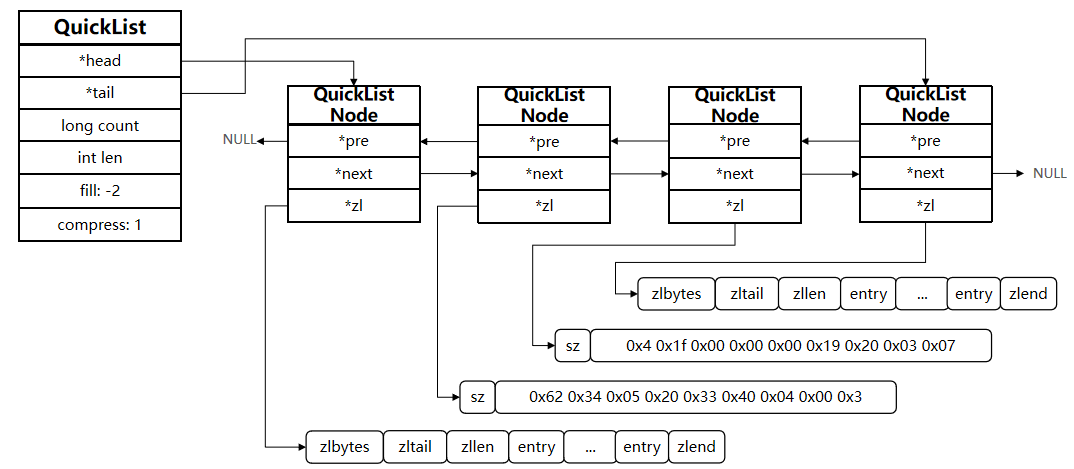

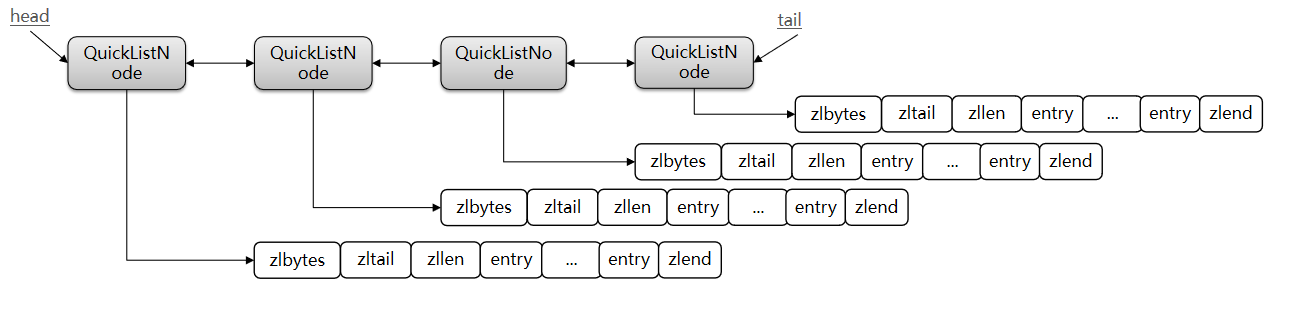

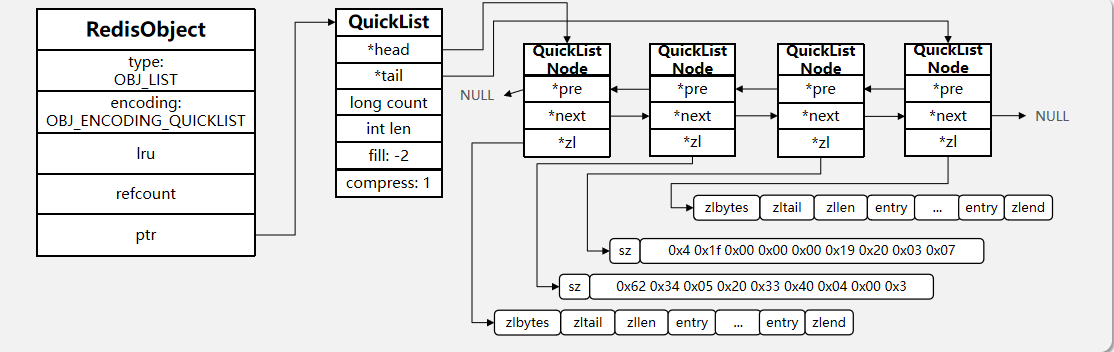

答：Redis在3.2版本引入了新的数据结构QuickList，它是一个双端链表，只不过链表中的每个节点都是一个ZipList，即QuickList = 链表 + ZipList
为了避免QuickList中的每个ZipList中entry过多，Redis提供了一个配置项：list-max-ziplist-size来限制。 如果值为正，则代表ZipList的允许的entry个数的最大值 如果值为负，则代表ZipList的最大内存大小，分5种情况：
- -1：每个ZipList的内存占用不能超过4kb
- -2：每个ZipList的内存占用不能超过8kb（默认）
- -3：每个ZipList的内存占用不能超过16kb
- -4：每个ZipList的内存占用不能超过32kb
- -5：每个ZipList的内存占用不能超过64kb
config get list-max-ziplist-size
1) "list-max-ziplist-size"
2) "-2"
除了控制ZipList的大小，QuickList还可以对节点的ZipList做压缩。通过配置项list-compress-depth来控制。因为链表一般都是从首尾访问较多，所以首尾是不压缩的。这个参数是控制首尾不压缩的节点个数：
0：特殊值，代表不压缩（默认）
1：标示QuickList的首尾各有1个节点不压缩，中间节点压缩
2：标示QuickList的首尾各有2个节点不压缩，中间节点压缩
…
config get list-compress-depth
1) "list-compress-depth"
2) "0"
结构体
typedef struct quicklist {
// 头节点指针
quicklistNode *head;
// 尾节点指针
quicklistNode *tail;
// 所有ziplist的entry的数量
unsigned long count;
// ziplists总数量
unsigned long len;
// ziplist的entry上限，默认值 -2
int fill : QL_FILL_BITS; // 首尾不压缩的节点数量
unsigned int compress : QL_COMP_BITS;
// 内存重分配时的书签数量及数组，一般用不到
unsigned int bookmark_count: QL_BM_BITS;
quicklistBookmark bookmarks[];
} quicklist;
typedef struct quicklistNode {
// 前一个节点指针
struct quicklistNode *prev;
// 下一个节点指针
struct quicklistNode *next;
// 当前节点的ZipList指针
unsigned char *zl;
// 当前节点的ZipList的字节大小
unsigned int sz;
// 当前节点的ZipList的entry个数
unsigned int count : 16;
// 编码方式：1，ZipList; 2，lzf压缩模式
unsigned int encoding : 2;
// 数据容器类型（预留）：1，其它；2，ZipList
unsigned int container : 2;
// 是否被解压缩。1：则说明被解压了，将来要重新压缩
unsigned int recompress : 1;
unsigned int attempted_compress : 1; //测试用
unsigned int extra : 10; /*预留字段*/
} quicklistNode;
特点
- 是一个节点为ZipList的双端链表
- 节点采用ZipList，解决了传统链表的内存占用问题
- 控制了ZipList大小，解决连续内存空间申请效率问题
- 中间节点可以压缩，进一步节省了内存

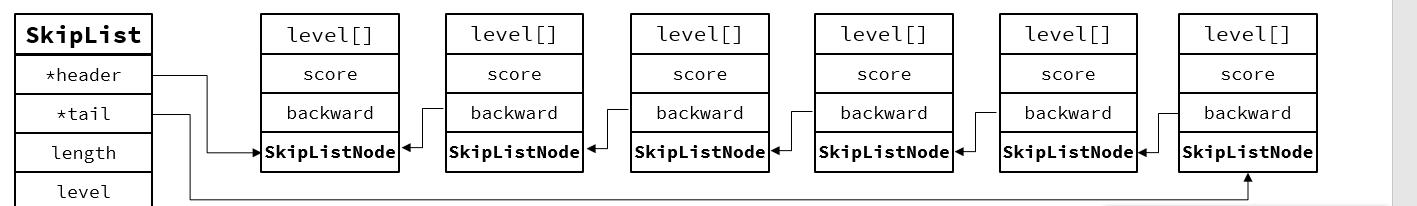

SkipList
SkipList（跳表）首先是链表，但与传统链表相比有几点差异：
- 元素按照升序排列存储
- 节点可能包含多个指针，指针跨度不同

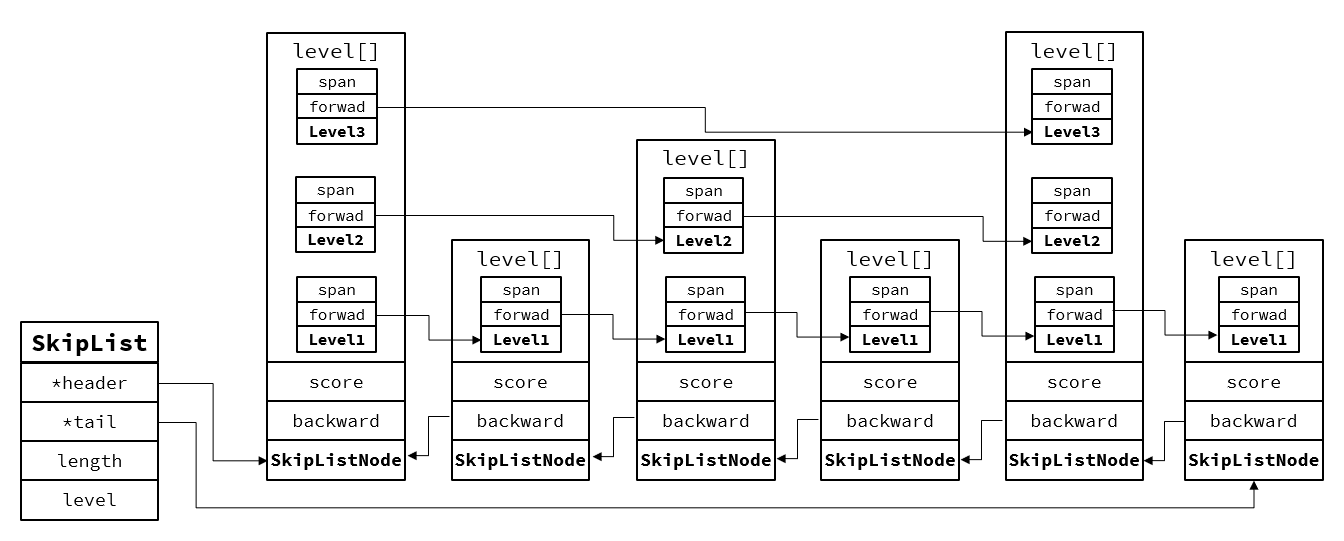

结构体
// t_zset.c
typedef struct zskiplist {
// 头尾节点指针
struct zskiplistNode *header, *tail;
// 节点数量
unsigned long length;
// 最大的索引层级，默认是1
int level;
} zskiplist;
// t_zset.c
typedef struct zskiplistNode {
sds ele; // 节点存储的值
double score;// 节点分数，排序、查找用
struct zskiplistNode *backward; // 前一个节点指针
struct zskiplistLevel {
struct zskiplistNode *forward; // 下一个节点指针
unsigned long span; // 索引跨度
} level[]; // 多级索引数组
} zskiplistNode;
链表

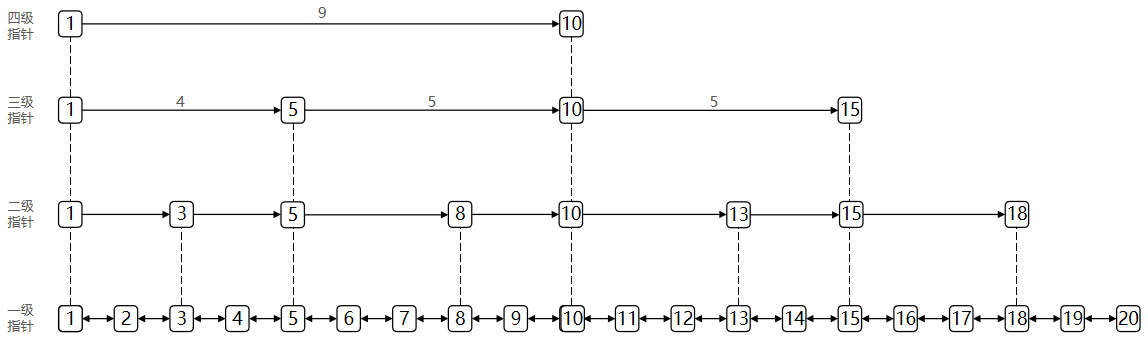

跳表
特点
- 跳跃表是一个双向链表，每个节点都包含score和ele值
- 节点按照score值排序，score值一样则按照ele字典排序
- 每个节点都可以包含多层指针，层数是1到32之间的随机数
- 不同层指针到下一个节点的跨度不同，层级越高，跨度越大
- 增删改查效率与红黑树基本一致，实现却更简单
RedisObject

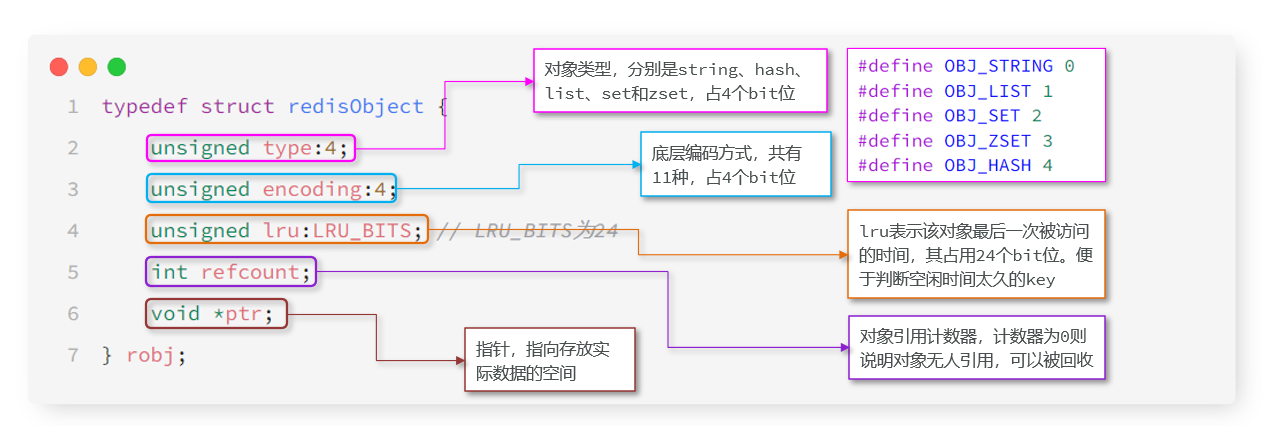

Redis中的任意数据类型的键和值都会被封装为一个RedisObject，也叫做Redis对象，源码如下：
redisObject -- robj
- 从Redis的使用者的角度来看，⼀个Redis节点包含多个database（非cluster模式下默认是16个，cluster模式下只能是1个），而一个database维护了从key space到object space的映射关系。这个映射关系的key是string类型，⽽value可以是多种数据类型，比如：string, list, hash、set、sorted set等。我们可以看到，key的类型固定是string，而value可能的类型是多个
- 从Redis内部实现的⾓度来看，database内的这个映射关系是用⼀个dict来维护的。dict的key固定用⼀种数据结构来表达就够了，这就是动态字符串sds。而value则比较复杂，为了在同⼀个dict内能够存储不同类型的value，这就需要⼀个通⽤的数据结构，这个通用的数据结构就是robj，全名是redisObject
Redis的编码方式
Redis中会根据存储的数据类型不同，选择不同的编码方式，共包含11种不同类型：
| 编号 | 编码方式 | 说明 |
|---|---|---|
| 0 | OBJ_ENCODING_RAW | raw编码动态字符串 |
| 1 | OBJ_ENCODING_INT | long类型的整数的字符串 |
| 2 | OBJ_ENCODING_HT | hash表（字典dict） |
| 3 | OBJ_ENCODING_ZIPMAP | 已废弃 |
| 4 | OBJ_ENCODING_LINKEDLIST | 双端链表 |
| 5 | OBJ_ENCODING_ZIPLIST | 压缩列表 |
| 6 | OBJ_ENCODING_INTSET | 整数集合 |
| 7 | OBJ_ENCODING_SKIPLIST | 跳表 |
| 8 | OBJ_ENCODING_EMBSTR | embstr的动态字符串 |
| 9 | OBJ_ENCODING_QUICKLIST | 快速列表 |
| 10 | OBJ_ENCODING_STREAM | Stream流 |
五种数据结构
Redis中会根据存储的数据类型不同，选择不同的编码方式。每种数据类型的使用的编码方式如下：
| 数据类型 | 编码方式 |
|---|---|
| OBJ_STRING | int、embstr、raw |
| OBJ_LIST | LinkedList和ZipList(3.2以前)、QuickList（3.2以后） |
| OBJ_SET | intset、HT |
| OBJ_ZSET | ZipList、HT、SkipList |
| OBJ_HASH | ZipList、HT |
数据类型

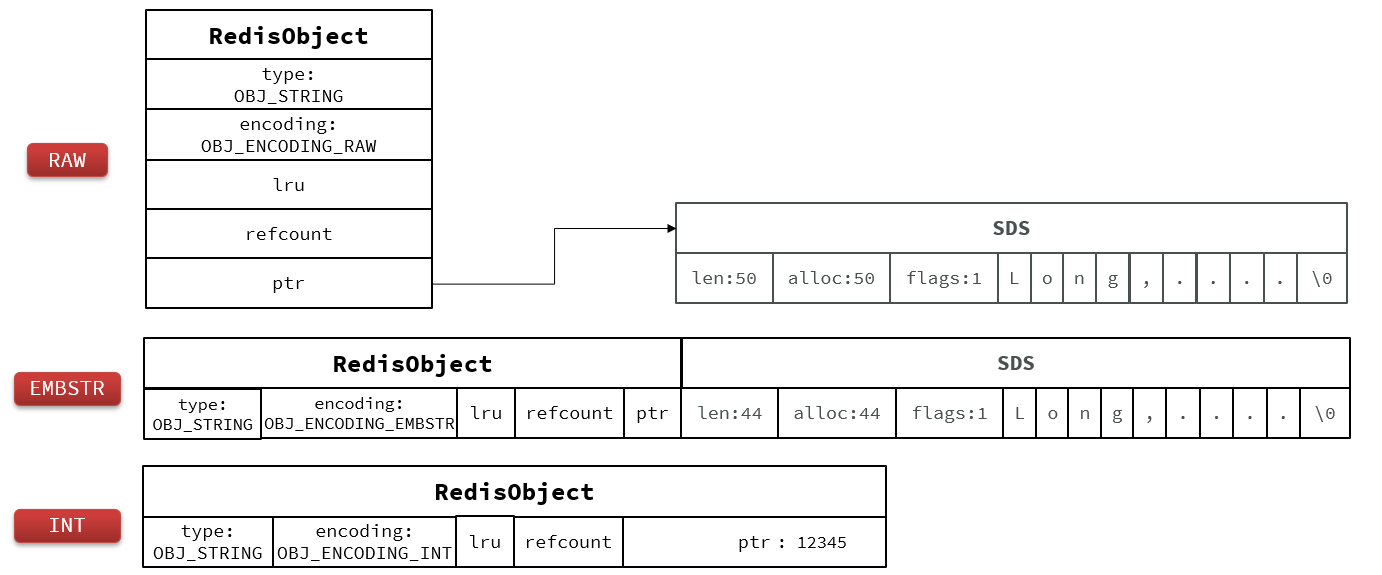

String
数据存储类型：
其基本编码方式是RAW，基于简单动态字符串（SDS）实现，存储上限为512mb
如果存储的SDS长度小于44字节，则会采用EMBSTR编码，此时object head与SDS是一段连续空间。申请内存时只需要调用一次内存分配函数，效率更高
如果存储的字符串是整数值，并且大小在LONG_MAX范围内，则会采用INT编码：直接将数据保存在RedisObject的ptr指针位置（刚好8字节），不再需要SDS了
确切地说，String在Redis中是⽤⼀个robj来表示的，用来表示String的robj可能编码成3种内部表⽰：
- OBJ_ENCODING_RAW --- （sds存储）
- OBJ_ENCODING_EMBSTR --- （sds存储）
- OBJ_ENCODING_INT --- （long类型存储在robj的指针位置）
在对string进行incr, decr等操作的时候
- 如果它内部是OBJ_ENCODING_INT编码，那么可以直接进行加减操作
- 如果它内部是OBJ_ENCODING_RAW或OBJ_ENCODING_EMBSTR编码，那么Redis会先试图把sds存储的字符串转成long型，如果能转成功，再进行加减操作
对⼀个内部表示成long型的string执行append, setbit, getrange这些命令
针对的仍然是string的值（即⼗进制表示的字符串）
而不是针对内部表⽰的long型进⾏操作
比如字符串”32”
- 如果按照字符数组来解释，它包含两个字符，它们的ASCII码分别是0x33和0x32。当我们执行命令setbit key 7 0的时候，相当于把字符0x33变成了0x32，这样字符串的值就变成了”22”
- 如果将字符串”32”按照内部的64位long型来解释，那么它是0x0000000000000020，在这个基础上执⾏setbit位操作，结果就完全不对了
- 因此，在这些命令的实现中，会把long型先转成字符串再进行相应的操作
List
可以首尾操作的数据结构
- LinkedList ：普通链表，可以从双端访问，内存占用较高，内存碎片较多
- ZipList ：压缩列表，可以从双端访问，内存占用低，存储上限低
- QuickList：LinkedList + ZipList，可以从双端访问，内存占用较低，包含多个ZipList，存储上限高
在3.2版本之后，Redis统一采用QuickList来实现List：
Set
et是Redis中的单列集合，满足下列特点：
- 不保证有序性
- 保证元素唯一
- 求交集、并集、差集
- 对查询效率要求非常高

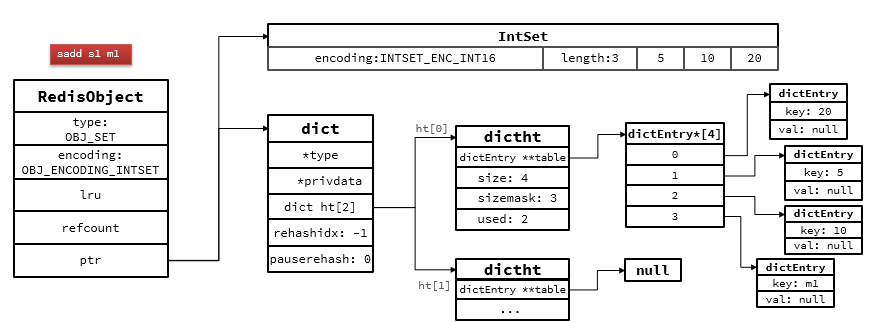

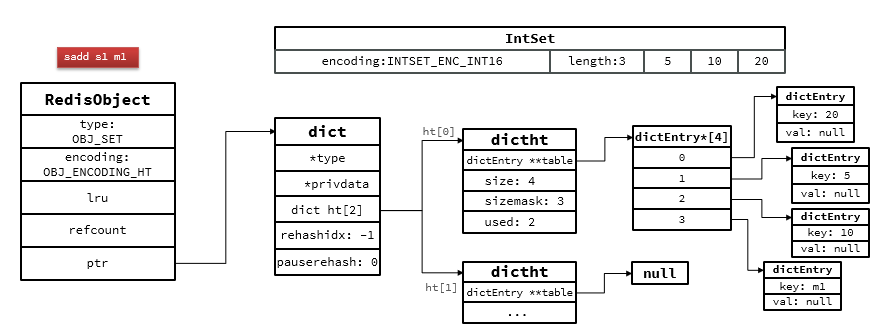

HashTable，也就是Redis中的Dict，不过Dict是双列集合（可以存键、值对）
- 为了查询效率和唯一性，set采用HT编码（Dict）
- Dict中的key用来存储元素，value统一为null
- 当存储的所有数据都是整数，并且元素数量不超过set-max-intset-entries时，Set会采用IntSet编码，以节省内存
实现
robj *setTypeCreate(sds value) {
// 判断value是否是数值类型 long long
if (isSdsRepresentableAsLongLong(value,NULL) == C_OK)
// 如果是数值类型，则采用IntSet编码
return createIntsetObject();
// 否则采用默认编码，也就是HT
return createSetObject();
}
robj *createIntsetObject(void) {
// 初始化INTSET并申请内存空间
intset *is = intsetNew();
// 创建RedisObject
robj *o = createObject(OBJ_SET,is);
// 指定编码为INTSET
o->encoding = OBJ_ENCODING_INTSET;
return o;
}
robj *createSetObject(void) {
// 初始化Dict类型，并申请内存
dict *d = dictCreate(&setDictType,NULL);
// 创建RedisObject
robj *o = createObject(OBJ_SET,d);
// 设置encoding为HT
o->encoding = OBJ_ENCODING_HT;
return o;
}
IntSet转HT
int setTypeAdd(robj *subject, sds value) {
long long llval;
if (subject->encoding == OBJ_ENCODING_HT) { // 已经是HT了，直接添加元素
dict *ht = subject->ptr;
dictEntry *de = dictAddRaw(ht,value,NULL);
if (de) {
dictSetKey(ht,de,sdsdup(value));
dictSetVal(ht,de,NULL);
return 1;
}
} else if (subject->encoding == OBJ_ENCODING_INTSET) { // IntSet编码
if (isSdsRepresentableAsLongLong(value,&llval) == C_OK) { // 是否是整数
uint8_t success = 0; // 是整数直接添加元素
subject->ptr = intsetAdd(subject->ptr,llval,&success);
if (success) {
/* 当 intset 元素超过set_max_intset_entries时，转换为HT */
size_t max_entries = server.set_max_intset_entries;
/* 由于intset的特性，限制max_entries为1G */
if (max_entries >= 1<<30) max_entries = 1<<30;
if (intsetLen(subject->ptr) > max_entries)
setTypeConvert(subject,OBJ_ENCODING_HT);
return 1;
}
} else { // 不是整数，直接转为HT
/* Failed to get integer from object, convert to regular set. */
setTypeConvert(subject,OBJ_ENCODING_HT);
/* The set *was* an intset and this value is not integer
* encodable, so dictAdd should always work. */
serverAssert(dictAdd(subject->ptr,sdsdup(value),NULL) == DICT_OK);
return 1;
}
} else {
serverPanic("Unknown set encoding");
}
return 0;
}
Zset
ZSet也就是SortedSet，其中每一个元素都需要指定一个score值和member值：
- 可以根据score值排序后
- member必须唯一
- 可以根据member查询分数
- 键值对

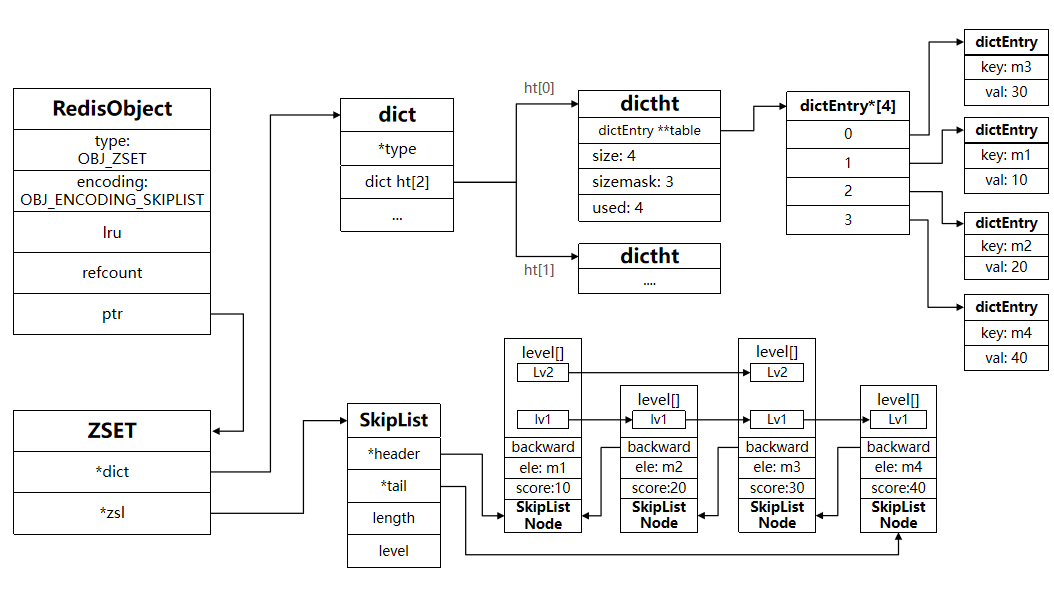

数据结构
- SkipList：可以排序，并且可以同时存储score和ele值（member）
- HT（Dict）：可以键值存储，并且可以根据key找value
- 需要维护两个数据结构
结构体
// zset结构
typedef struct zset {
// Dict指针
dict *dict;
// SkipList指针
zskiplist *zsl;
} zset;
robj *createZsetObject(void) {
zset *zs = zmalloc(sizeof(*zs));
robj *o;
// 创建Dict
zs->dict = dictCreate(&zsetDictType,NULL);
// 创建SkipList
zs->zsl = zslCreate();
o = createObject(OBJ_ZSET,zs);
o->encoding = OBJ_ENCODING_SKIPLIST;
return o;
}
当元素数量不多时，HT和SkipList的优势不明显，而且更耗内存。因此zset还会采用ZipList结构来节省内存，不过需要同时满足两个条件：
- 元素数量小于zset_max_ziplist_entries，默认值128
- 每个元素都小于zset_max_ziplist_value字节，默认值64

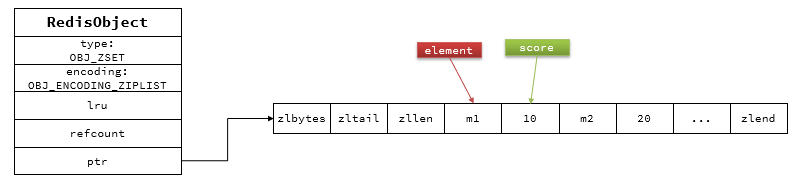

ziplist本身没有排序功能，而且没有键值对的概念，因此需要有zset通过编码实现：
- ZipList是连续内存，因此score和element是紧挨在一起的两个entry， element在前，score在后
- score越小越接近队首，score越大越接近队尾，按照score值升序排列
// zadd添加元素时，先根据key找到zset，不存在则创建新的zset
zobj = lookupKeyWrite(c->db,key);
if (checkType(c,zobj,OBJ_ZSET)) goto cleanup;
// 判断是否存在
if (zobj == NULL) { // zset不存在
if (server.zset_max_ziplist_entries == 0 ||
server.zset_max_ziplist_value < sdslen(c->argv[scoreidx+1]->ptr))
{ // zset_max_ziplist_entries设置为0就是禁用了ZipList，
// 或者value大小超过了zset_max_ziplist_value，采用HT + SkipList
zobj = createZsetObject();
} else { // 否则，采用 ZipList
zobj = createZsetZiplistObject();
}
dbAdd(c->db,key,zobj);
}
// ....
zsetAdd(zobj, score, ele, flags, &retflags, &newscore);
robj *createZsetObject(void) {
// 申请内存
zset *zs = zmalloc(sizeof(*zs));
robj *o;
// 创建Dict
zs->dict = dictCreate(&zsetDictType,NULL);
// 创建SkipList
zs->zsl = zslCreate();
o = createObject(OBJ_ZSET,zs);
o->encoding = OBJ_ENCODING_SKIPLIST;
return o;
}
robj *createZsetZiplistObject(void) {
// 创建ZipList
unsigned char *zl = ziplistNew();
robj *o = createObject(OBJ_ZSET,zl);
o->encoding = OBJ_ENCODING_ZIPLIST;
return o;
}
int zsetAdd(robj *zobj, double score, sds ele, int in_flags, int *out_flags, double *newscore) {
/* 判断编码方式*/
if (zobj->encoding == OBJ_ENCODING_ZIPLIST) {// 是ZipList编码
unsigned char *eptr;
// 判断当前元素是否已经存在，已经存在则更新score即可 if ((eptr = zzlFind(zobj->ptr,ele,&curscore)) != NULL) {
//...略
return 1;
} else if (!xx) {
// 元素不存在，需要新增，则判断ziplist长度有没有超、元素的大小有没有超
if (zzlLength(zobj->ptr)+1 > server.zset_max_ziplist_entries
|| sdslen(ele) > server.zset_max_ziplist_value
|| !ziplistSafeToAdd(zobj->ptr, sdslen(ele)))
{ // 如果超出，则需要转为SkipList编码
zsetConvert(zobj,OBJ_ENCODING_SKIPLIST);
} else {
zobj->ptr = zzlInsert(zobj->ptr,ele,score);
if (newscore) *newscore = score;
*out_flags |= ZADD_OUT_ADDED;
return 1;
}
} else {
*out_flags |= ZADD_OUT_NOP;
return 1;
}
} // 本身就是SKIPLIST编码，无需转换
if (zobj->encoding == OBJ_ENCODING_SKIPLIST) {
// ...略
} else {
serverPanic("Unknown sorted set encoding");
}
return 0; /* Never reached. */
}
Hash
Hash结构与Redis中的Zset非常类似：
- 都是键值存储
- 都需求根据键获取值
- 键必须唯一
区别如下：
- zset的键是member，值是score；hash的键和值都是任意值
- zset要根据score排序；hash则无需排序
底层实现方式：压缩列表ziplist 或者 字典dict
当ziplist变得很⼤的时候，它有如下几个缺点：
- 每次插⼊或修改引发的realloc操作会有更⼤的概率造成内存拷贝，从而降低性能
- ⼀旦发生内存拷贝，内存拷贝的成本也相应增加，因为要拷贝更⼤的⼀块数据
- 当ziplist数据项过多的时候，在它上⾯查找指定的数据项就会性能变得很低，因为ziplist上的查找需要进行遍历
总之，ziplist本来就设计为各个数据项挨在⼀起组成连续的内存空间，这种结构并不擅长做修改操作。⼀旦数据发⽣改动，就会引发内存realloc，可能导致内存拷贝

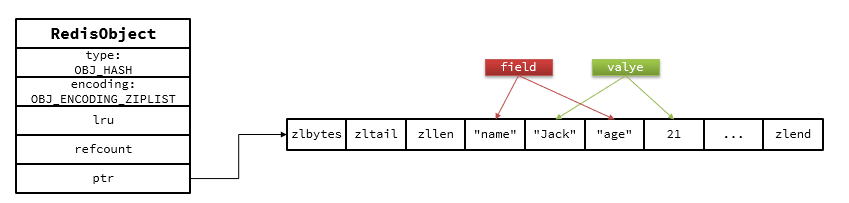

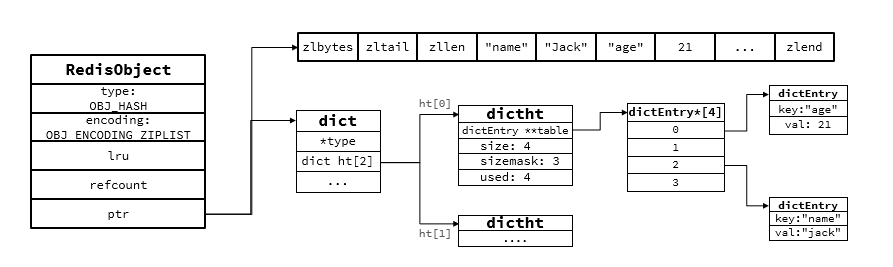

Hash结构默认采用ZipList编码，用以节省内存。 ZipList中相邻的两个entry 分别保存field和value
当数据量较大时，Hash结构会转为HT编码，也就是Dict，触发条件有两个：
- ZipList中的元素数量超过了hash-max-ziplist-entries（默认512）
- ZipList中的任意entry大小超过了hash-max-ziplist-value（默认64字节）
void hsetCommand(client *c) {// hset user1 name Jack age 21
int i, created = 0;
robj *o; // 略 ... // 判断hash的key是否存在，不存在则创建一个新的，默认采用ZipList编码
if ((o = hashTypeLookupWriteOrCreate(c,c->argv[1])) == NULL) return;
// 判断是否需要把ZipList转为Dict
hashTypeTryConversion(o,c->argv,2,c->argc-1);
// 循环遍历每一对field和value，并执行hset命令
for (i = 2; i < c->argc; i += 2)
created += !hashTypeSet(o,c->argv[i]->ptr,c->argv[i+1]->ptr,HASH_SET_COPY); // 略 ...
}
robj *hashTypeLookupWriteOrCreate(client *c, robj *key) {
// 查找key
robj *o = lookupKeyWrite(c->db,key);
if (checkType(c,o,OBJ_HASH)) return NULL;
// 不存在，则创建新的
if (o == NULL) {
o = createHashObject();
dbAdd(c->db,key,o);
}
return o;
}
robj *createHashObject(void) {
// 默认采用ZipList编码，申请ZipList内存空间
unsigned char *zl = ziplistNew();
robj *o = createObject(OBJ_HASH, zl);
// 设置编码
o->encoding = OBJ_ENCODING_ZIPLIST;
return o;
}
void hashTypeTryConversion(robj *o, robj **argv, int start, int end) {
int i;
size_t sum = 0;
// 本来就不是ZipList编码，什么都不用做了
if (o->encoding != OBJ_ENCODING_ZIPLIST) return;
// 依次遍历命令中的field、value参数
for (i = start; i <= end; i++) {
if (!sdsEncodedObject(argv[i]))
continue;
size_t len = sdslen(argv[i]->ptr);
// 如果field或value超过hash_max_ziplist_value，则转为HT
if (len > server.hash_max_ziplist_value) {
hashTypeConvert(o, OBJ_ENCODING_HT);
return;
}
sum += len;
}// ziplist大小超过1G，也转为HT
if (!ziplistSafeToAdd(o->ptr, sum))
hashTypeConvert(o, OBJ_ENCODING_HT);
}
int hashTypeSet(robj *o, sds field, sds value, int flags) {
int update = 0;
// 判断是否为ZipList编码
if (o->encoding == OBJ_ENCODING_ZIPLIST) {
unsigned char *zl, *fptr, *vptr;
zl = o->ptr;
// 查询head指针
fptr = ziplistIndex(zl, ZIPLIST_HEAD);
if (fptr != NULL) { // head不为空，说明ZipList不为空，开始查找key
fptr = ziplistFind(zl, fptr, (unsigned char*)field, sdslen(field), 1);
if (fptr != NULL) {// 判断是否存在，如果已经存在则更新
update = 1;
zl = ziplistReplace(zl, vptr, (unsigned char*)value,
sdslen(value));
}
}
// 不存在，则直接push
if (!update) { // 依次push新的field和value到ZipList的尾部
zl = ziplistPush(zl, (unsigned char*)field, sdslen(field),
ZIPLIST_TAIL);
zl = ziplistPush(zl, (unsigned char*)value, sdslen(value),
ZIPLIST_TAIL);
}
o->ptr = zl;
/* 插入了新元素，检查list长度是否超出，超出则转为HT */
if (hashTypeLength(o) > server.hash_max_ziplist_entries)
hashTypeConvert(o, OBJ_ENCODING_HT);
} else if (o->encoding == OBJ_ENCODING_HT) {
// HT编码，直接插入或覆盖
} else {
serverPanic("Unknown hash encoding");
}
return update;
}
网络模型

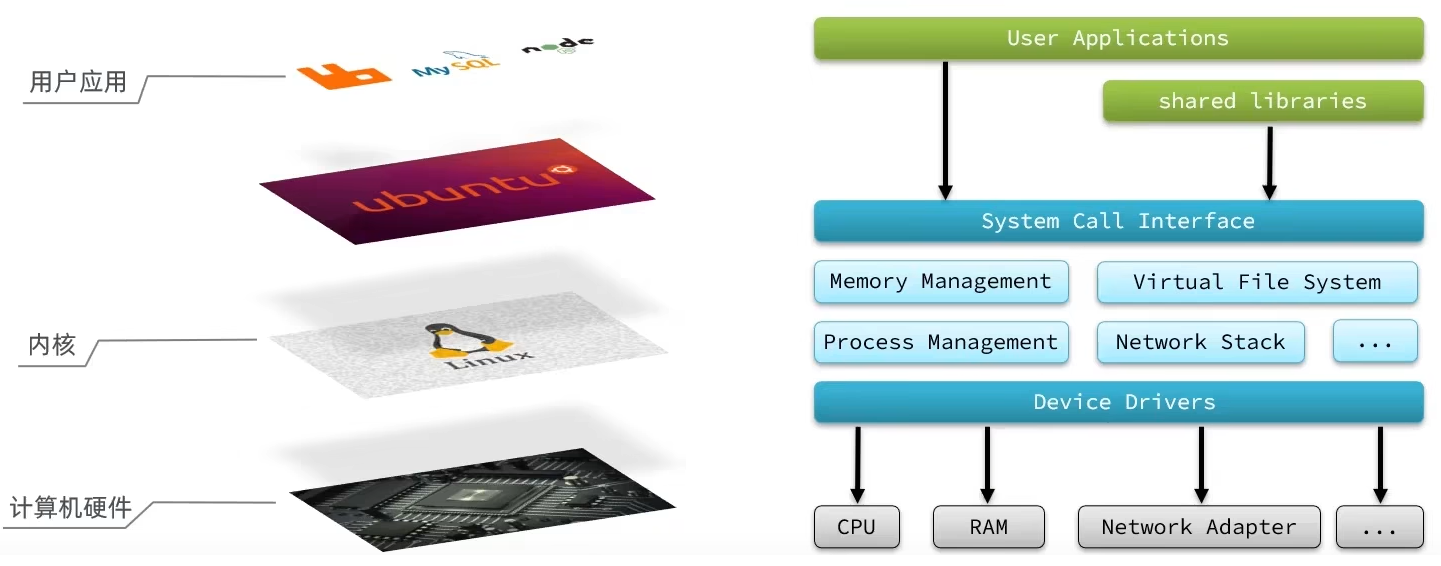

用户空间和内核态空间
我们想要用户的应用来访问，计算机就必须要通过对外暴露的一些接口，才能访问到，从而简介的实现对内核的操控，但是内核本身上来说也是一个应用，所以他本身也需要一些内存，cpu等设备资源，用户应用本身也在消耗这些资源，如果不加任何限制，用户去操作随意的去操作我们的资源，就有可能导致一些冲突，甚至有可能导致我们的系统出现无法运行的问题，因此我们需要把用户和内核隔离开
进程的寻址空间划分成两部分：内核空间、用户空间
什么是寻址空间呢？我们的应用程序也好，还是内核空间也好，都是没有办法直接去物理内存的，而是通过分配一些虚拟内存映射到物理内存中，我们的内核和应用程序去访问虚拟内存的时候，就需要一个虚拟地址，这个地址是一个无符号的整数，比如一个32位的操作系统，他的带宽就是32，他的虚拟地址就是2的32次方，也就是说他寻址的范围就是0~2的32次方， 这片寻址空间对应的就是2的32个字节，就是4GB，这个4GB，会有3个GB分给用户空间，会有1GB给内核系统
在linux中，他们权限分成两个等级，0和3，用户空间只能执行受限的命令（Ring3），而且不能直接调用系统资源，必须通过内核提供的接口来访问内核空间可以执行特权命令（Ring0），调用一切系统资源，所以一般情况下，用户的操作是运行在用户空间，而内核运行的数据是在内核空间的，而有的情况下，一个应用程序需要去调用一些特权资源，去调用一些内核空间的操作，所以此时他俩需要在用户态和内核态之间进行切换。
比如：

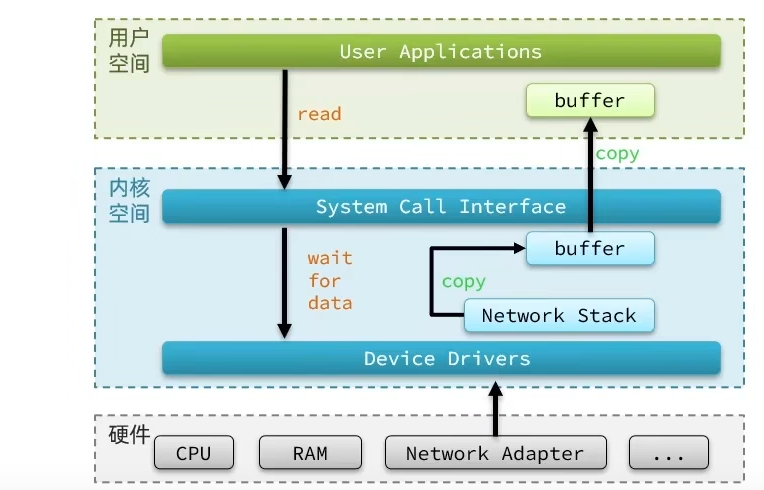

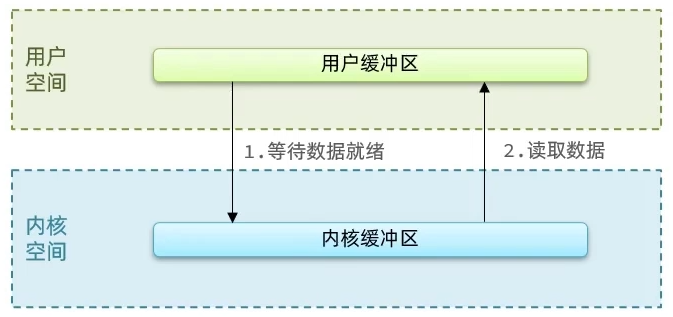

Linux系统为了提高IO效率，会在用户空间和内核空间都加入缓冲区：
写数据时，要把用户缓冲数据拷贝到内核缓冲区，然后写入设备
读数据时，要从设备读取数据到内核缓冲区，然后拷贝到用户缓冲区
针对这个操作：我们的用户在写读数据时，会去向内核态申请，想要读取内核的数据，而内核数据要去等待驱动程序从硬件上读取数据，当从磁盘上加载到数据之后，内核会将数据写入到内核的缓冲区中，然后再将数据拷贝到用户态的buffer中，然后再返回给应用程序，整体而言，速度慢，就是这个原因，为了加速，我们希望read也好，还是wait for data也最好都不要等待，或者时间尽量的短。

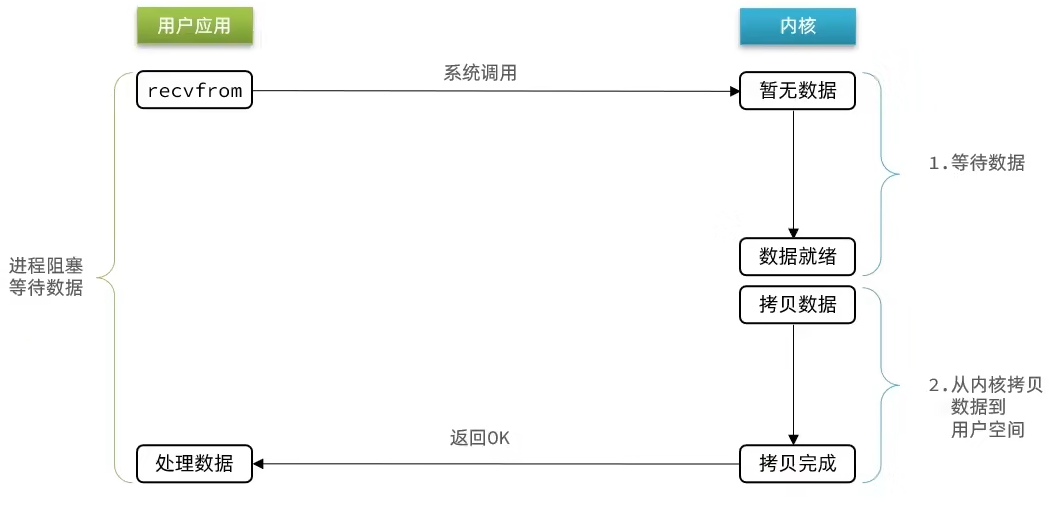

阻塞IO
应用程序想要去读取数据，他是无法直接去读取磁盘数据的，他需要先到内核里边去等待内核操作硬件拿到数据，这个过程就是1，是需要等待的，等到内核从磁盘上把数据加载出来之后，再把这个数据写给用户的缓存区，这个过程是2，如果是阻塞IO，那么整个过程中，用户从发起读请求开始，一直到读取到数据，都是一个阻塞状态。
阶段一：
- 用户进程发起recvform一个命令，尝试读取数据（比如网卡数据）
- 此时数据尚未到达，内核需要等待数据
- 此时用户进程也处于阻塞状态
阶段二：
- 数据到达并拷贝到内核缓冲区，代表已就绪
- 将内核数据拷贝到用户缓冲区
- 拷贝过程中，用户进程依然阻塞等待
- 拷贝完成，用户进程解除阻塞，处理数据
可以看到，阻塞IO模型中，用户进程在两个阶段都是阻塞状态。

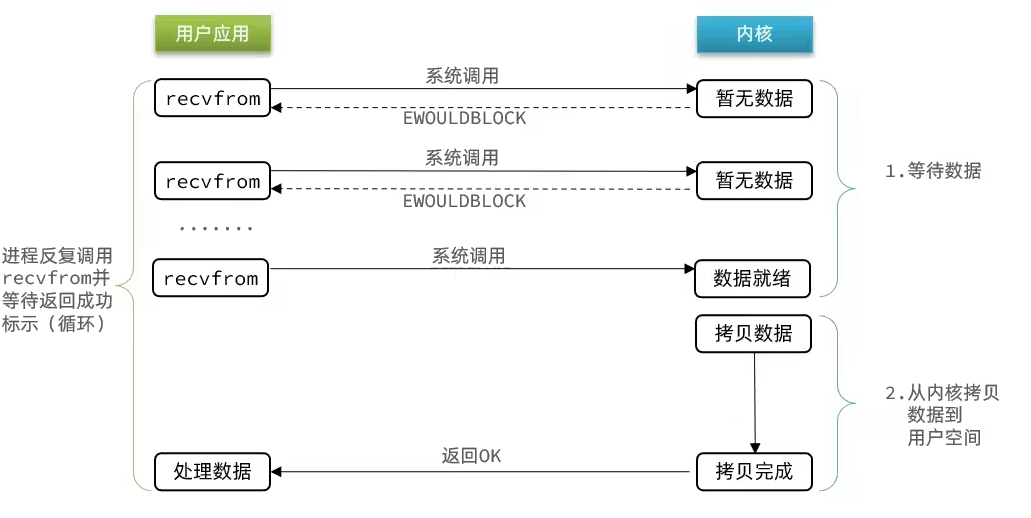

非阻塞IO
阶段一：
- 用户进程尝试读取数据（比如网卡数据）
- 此时数据尚未到达，内核需要等待数据
- 返回异常给用户进程
- 用户进程拿到error后，再次尝试读取
- 循环往复，直到数据就绪
阶段二：
- 将内核数据拷贝到用户缓冲区
- 拷贝过程中，用户进程依然阻塞等待
- 拷贝完成，用户进程解除阻塞，处理数据
- 可以看到，非阻塞IO模型中，用户进程在第一个阶段是非阻塞，第二个阶段是阻塞状态。虽然是非阻塞，但性能并没有得到提高。而且忙等机制会导致CPU空转，CPU使用率暴增。

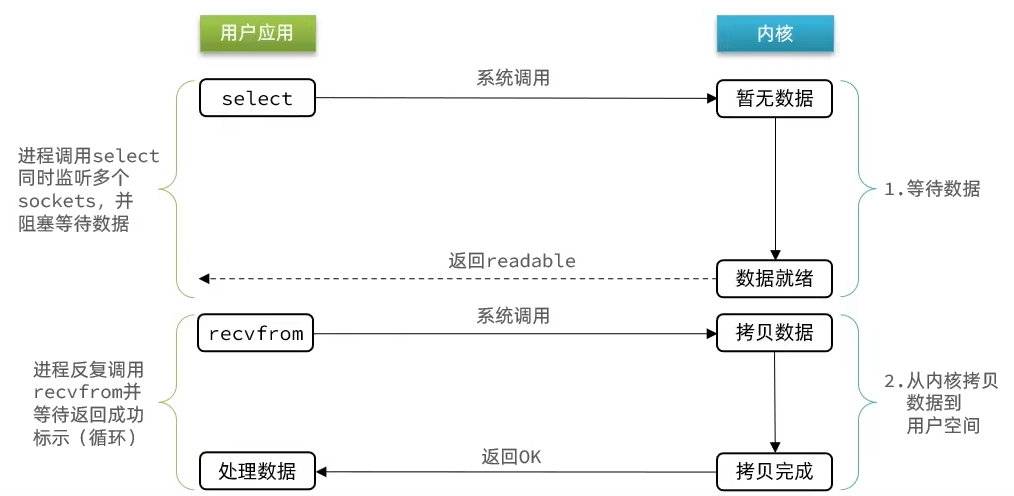

IO多路复用
文件描述符（File Descriptor）：简称FD，是一个从0 开始的无符号整数，用来关联Linux中的一个文件。在Linux中，一切皆文件，例如常规文件、视频、硬件设备等，当然也包括网络套接字（Socket）。
通过FD，我们的网络模型可以利用一个线程监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源。
阶段一：
- 用户进程调用select，指定要监听的FD集合
- 核监听FD对应的多个socket
- 任意一个或多个socket数据就绪则返回readable
- 此过程中用户进程阻塞
阶段二：
- 用户进程找到就绪的socket
- 依次调用recvfrom读取数据
- 内核将数据拷贝到用户空间
- 用户进程处理数据
当用户去读取数据的时候，不再去直接调用recvfrom了，而是调用select的函数，select函数会将需要监听的数据交给内核，由内核去检查这些数据是否就绪了，如果说这个数据就绪了，就会通知应用程序数据就绪，然后来读取数据，再从内核中把数据拷贝给用户态，完成数据处理，如果N多个FD一个都没处理完，此时就进行等待
用IO复用模式，可以确保去读数据的时候，数据是一定存在的，他的效率比原来的阻塞IO和非阻塞IO性能都要高
IO多路复用是利用单个线程来同时监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源。不过监听FD的方式、通知的方式又有多种实现，常见的有：
- select
- poll
- epoll
差异
- uselect和poll只会通知用户进程有FD就绪，但不确定具体是哪个FD，需要用户进程逐个遍历FD来确认
- uepoll则会在通知用户进程FD就绪的同时，把已就绪的FD写入用户空间

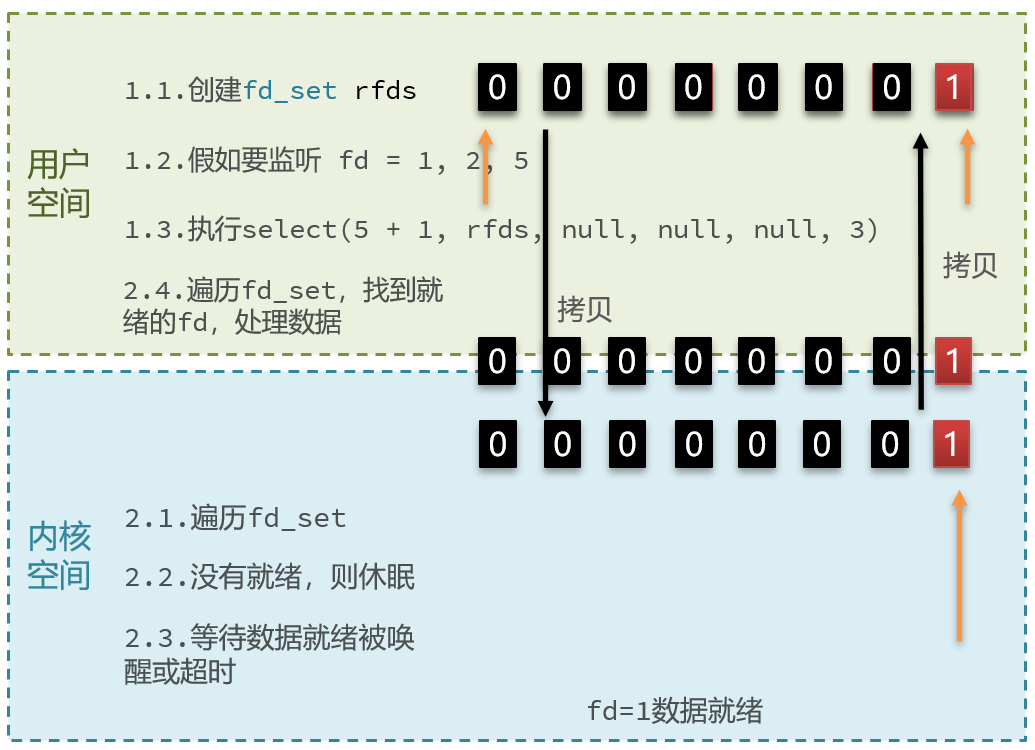

select方式
select是Linux最早是由的I/O多路复用技术：
- 把需要处理的数据封装成FD
- 在用户态时创建一个fd的集合（这个集合的大小是要监听的那个FD的最大值+1，但是大小整体是有限制的），同时在这个集合中，标明出来我们要控制哪些数据
- 比如要监听的数据，是1,2,5三个数据，此时会执行select函数，然后将整个fd发给内核态
- 内核态会去遍历用户态传递过来的数据，如果发现这里边都数据都没有就绪，就休眠
- 直到有数据准备好时，就会被唤醒
- 唤醒之后，再次遍历一遍，看看谁准备好了，然后再处理掉没有准备好的数据（置为0），最后再将这个FD集合写回到用户态中去
- 此时用户态就知道了有人准备好了，但是对于用户态而言，并不知道谁处理好了
- 所以用户态也需要去进行遍历，然后找到对应准备好数据的节点，再去发起读请求
缺点
- 多次拷贝：需要将整个fd_set从用户空间拷贝到内核空间，select结束还要再次拷贝回用户空间
- 遍历集合：select无法得知具体是哪个fd就绪，需要遍历整个fd_set
- 数量限制：fd_set监听的fd数量不能超过1024
// 定义类型别名 __fd_mask，本质是 long int
typedef long int __fd_mask;
/* fd_set 记录要监听的fd集合，及其对应状态 */
typedef struct {
// fds_bits是long类型数组，长度为 1024/32 = 32
// 共1024个bit位，每个bit位代表一个fd，0代表未就绪，1代表就绪
__fd_mask fds_bits[__FD_SETSIZE / __NFDBITS];
// ...
} fd_set;
// select函数，用于监听fd_set，也就是多个fd的集合
int select(
int nfds, // 要监视的fd_set的最大fd + 1
fd_set *readfds, // 要监听读事件的fd集合
fd_set *writefds,// 要监听写事件的fd集合
fd_set *exceptfds, // // 要监听异常事件的fd集合
// 超时时间，null-用不超时；0-不阻塞等待；大于0-固定等待时间
struct timeval *timeout
);
poll模式
poll模式对select模式做了简单改进，但性能提升不明显，部分关键代码如下：
IO流程：
- 创建pollfd数组，向其中添加关注的fd信息，数组大小自定义
- 调用poll函数，将pollfd数组拷贝到内核空间，转链表存储，无上限
- 内核遍历fd，判断是否就绪
- 数据就绪或超时后，拷贝pollfd数组到用户空间，返回就绪fd数量n
- 用户进程判断n是否大于0,大于0则遍历pollfd数组，找到就绪的fd
与select对比：
- select模式中的fd_set大小固定为1024，而pollfd在内核中采用链表，理论上无上限
- 监听FD越多，每次遍历消耗时间也越久，性能反而会下降
// pollfd 中的事件类型
#define POLLIN //可读事件
#define POLLOUT //可写事件
#define POLLERR //错误事件
#define POLLNVAL //fd未打开
// pollfd结构
struct pollfd {
int fd; /* 要监听的fd */
short int events; /* 要监听的事件类型：读、写、异常 */
short int revents;/* 实际发生的事件类型 */
};
// poll函数
int poll(
struct pollfd *fds, // pollfd数组，可以自定义大小
nfds_t nfds, // 数组元素个数
int timeout // 超时时间
);
epoll函数
epoll模式是对select和poll的改进，它提供了三个函数：
eventpoll的函数
红黑树-> 记录的事要监听的FD
链表-> 记录的是就绪的FD
struct eventpoll {
//...
struct rb_root rbr; // 一颗红黑树，记录要监听的FD
struct list_head rdlist;// 一个链表，记录就绪的FD
//...
};
// 1.创建一个epoll实例,内部是event poll，返回对应的句柄epfd
int epoll_create(int size);
epoll_ctl函数
紧接着调用epoll_ctl操作，将要监听的数据添加到红黑树上去，并且给每个fd设置一个监听函数，这个函数会在fd数据就绪时触发，就是准备好了，现在就把fd把数据添加到list_head中去
// 2.将一个FD添加到epoll的红黑树中，并设置ep_poll_callback
// callback触发时，就把对应的FD加入到rdlist这个就绪列表中
int epoll_ctl(
int epfd, // epoll实例的句柄
int op, // 要执行的操作，包括：ADD、MOD、DEL
int fd, // 要监听的FD
struct epoll_event *event // 要监听的事件类型：读、写、异常等
);
epoll_wait函数
就去等待，在用户态创建一个空的events数组，当就绪之后，我们的回调函数会把数据添加到list_head中去，当调用这个函数的时候，会去检查list_head，当然这个过程需要参考配置的等待时间，可以等一定时间，也可以一直等， 如果在此过程中，检查到了list_head中有数据会将数据添加到链表中，此时将数据放入到events数组中，并且返回对应的操作的数量，用户态的此时收到响应后，从events中拿到对应准备好的数据的节点，再去调用方法去拿数据
// 3.检查rdlist列表是否为空，不为空则返回就绪的FD的数量
int epoll_wait(
int epfd, // epoll实例的句柄
struct epoll_event *events, // 空event数组，用于接收就绪的FD
int maxevents, // events数组的最大长度
int timeout // 超时时间，-1用不超时；0不阻塞；大于0为阻塞时间
);
总结
select模式存在的三个问题：
能监听的FD最大不超过1024
每次select都需要把所有要监听的FD都拷贝到内核空间
每次都要遍历所有FD来判断就绪状态
poll模式的问题：
- poll利用链表解决了select中监听FD上限的问题，但依然要遍历所有FD，如果监听较多，性能会下降
epoll模式中如何解决这些问题的？
基于epoll实例中的红黑树保存要监听的FD，理论上无上限，而且增删改查效率都非常高
每个FD只需要执行一次epoll_ctl添加到红黑树，以后每次epol_wait无需传递任何参数，无需重复拷贝FD到内核空间
利用ep_poll_callback机制来监听FD状态，无需遍历所有FD，因此性能不会随监听的FD数量增多而下降
事件通知机制ET和LT
当FD有数据可读时，我们调用epoll_wait（或者select、poll）可以得到通知。但是事件通知的模式有两种：
- LevelTriggered：简称LT，也叫做水平触发。只要某个FD中有数据可读，每次调用epoll_wait都会得到通知。
- EdgeTriggered：简称ET，也叫做边沿触发。只有在某个FD有状态变化时，调用epoll_wait才会被通知。
举个栗子：
- 假设一个客户端socket对应的FD已经注册到了epoll实例中
- 客户端socket发送了2kb的数据
- 服务端调用epoll_wait，得到通知说FD就绪
- 服务端从FD读取了1kb数据
- 回到步骤3（再次调用epoll_wait，形成循环）
结果
- 如果我们采用LT模式，因为FD中仍有1kb数据，则第⑤步依然会返回结果，并且得到通知
- 如果我们采用ET模式，因为第③步已经消费了FD可读事件，第⑤步FD状态没有变化，因此epoll_wait不会返回，数据无法读取，客户端响应超时
结论
LT：事件通知频率较高，会有重复通知，影响性能
ET：仅通知一次，效率高。可以基于非阻塞IO循环读取解决数据读取不完整问题
select和poll仅支持LT模式，epoll可以自由选择LT和ET两种模式

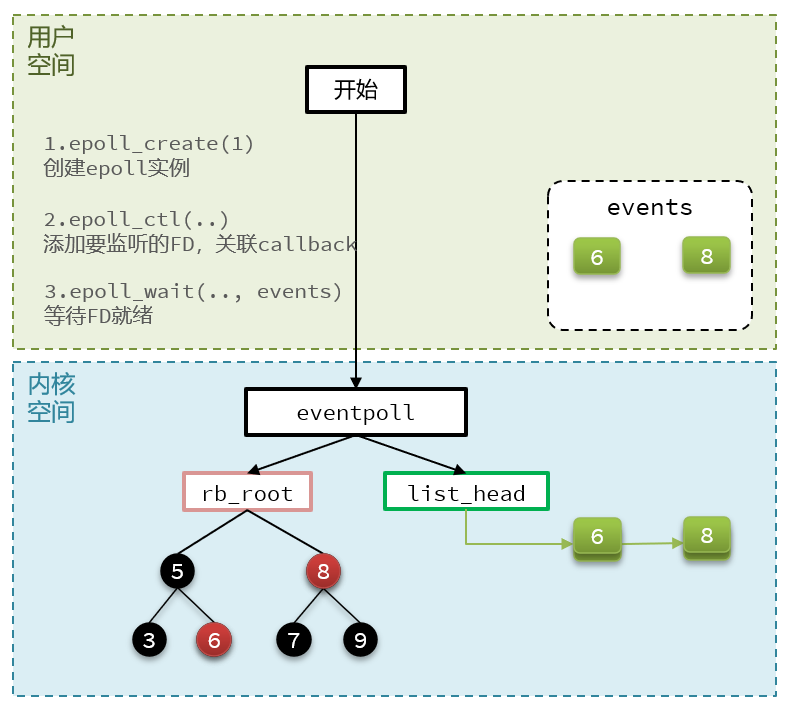

基于epoll的服务器端流程
服务器启动以后，服务端会去调用epoll_create，创建一个epoll实例，epoll实例中包含两个数据
1、红黑树（为空）：rb_root 用来去记录需要被监听的FD
2、链表（为空）：list_head，用来存放已经就绪的FD
创建好了之后，会去调用epoll_ctl函数，此函数会会将需要监听的数据添加到rb_root中去，并且对当前这些存在于红黑树的节点设置回调函数，当这些被监听的数据一旦准备完成，就会被调用，而调用的结果就是将红黑树的fd添加到list_head中去(但是此时并没有完成)
3、当第二步完成后，就会调用epoll_wait函数，这个函数会去校验是否有数据准备完毕（因为数据一旦准备就绪，就会被回调函数添加到list_head中），在等待了一段时间后(可以进行配置)，如果等够了超时时间，则返回没有数据，如果有，则进一步判断当前是什么事件，如果是建立连接时间，则调用accept() 接受客户端socket，拿到建立连接的socket，然后建立起来连接，如果是其他事件，则把数据进行写出
信号驱动
信号驱动IO是与内核建立SIGIO的信号关联并设置回调，当内核有FD就绪时，会发出SIGIO信号通知用户，期间用户应用可以执行其它业务，无需阻塞等待。
阶段一：
- 用户进程调用sigaction，注册信号处理函数
- 内核返回成功，开始监听FD
- 用户进程不阻塞等待，可以执行其它业务
- 当内核数据就绪后，回调用户进程的SIGIO处理函数
阶段二：
- 收到SIGIO回调信号
- 调用recvfrom，读取
- 内核将数据拷贝到用户空间
- 用户进程处理数据
当有大量IO操作时，信号较多，SIGIO处理函数不能及时处理可能导致信号队列溢出，而且内核空间与用户空间的频繁信号交互性能也较低
异步IO
这种方式，不仅仅是用户态在试图读取数据后，不阻塞，而且当内核的数据准备完成后，也不会阻塞
他会由内核将所有数据处理完成后，由内核将数据写入到用户态中，然后才算完成，所以性能极高，不会有任何阻塞，全部都由内核完成，可以看到，异步IO模型中，用户进程在两个阶段都是非阻塞状态。
对比
Redis网络模型

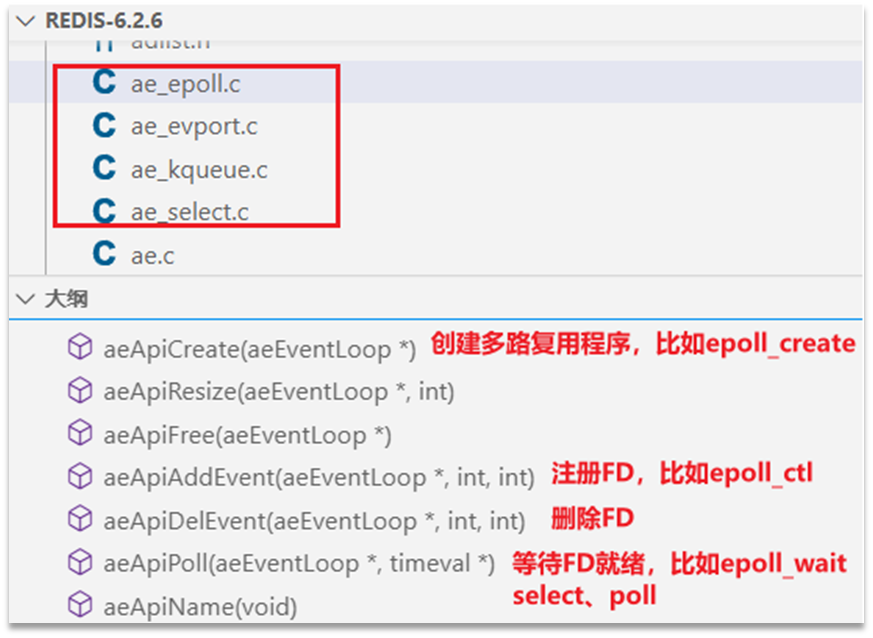

Redis通过IO多路复用来提高网络性能，并且支持各种不同的多路复用实现，并且将这些实现进行封装， 提供了统一的高性能事件库API库 AE：
/* ae.c */
#ifdef HAVE_EVPORT
#include "ae_evport.c"
#else
#ifdef HAVE_EPOLL
#include "ae_epoll.c"
#else
#ifdef HAVE_KQUEUE
#include "ae_kqueue.c"
#else
#include "ae_select.c"
#endif
#endif
#endif
Redis单线程网络模型流程
int main(
int argc,
char **argv
) {
// ...
// 初始化服务
initServer();
// ...
// 开始监听事件循环
aeMain(server.el);
// ...
}
void initServer(void) {
// ...
// 内部会调用 aeApiCreate(eventLoop)，类似epoll_create
server.el = aeCreateEventLoop(
server.maxclients+CONFIG_FDSET_INCR);
// ...
// 监听TCP端口，创建ServerSocket，并得到FD
listenToPort(server.port,&server.ipfd)
// ...
// 注册 连接处理器，内部会调用 aeApiCreate(&server.ipfd)监听FD
createSocketAcceptHandler(&server.ipfd, acceptTcpHandler)
// 注册 ae_api_poll 前的处理器
aeSetBeforeSleepProc(server.el,beforeSleep);
}
void aeMain(aeEventLoop *eventLoop) {
eventLoop->stop = 0;
// 循环监听事件
while (!eventLoop->stop) {
aeProcessEvents(
eventLoop,
AE_ALL_EVENTS|
AE_CALL_BEFORE_SLEEP|
AE_CALL_AFTER_SLEEP);
}
}
int aeProcessEvents(
aeEventLoop *eventLoop,
int flags ){
// ... 调用前置处理器 beforeSleep
eventLoop->beforesleep(eventLoop);
// 等待FD就绪，类似epoll_wait
numevents = aeApiPoll(eventLoop, tvp);
for (j = 0; j < numevents; j++) {
// 遍历处理就绪的FD，调用对应的处理器
}
}
// 数据读处理器
void acceptTcpHandler(...) {
// ...
// 接收socket连接，获取FD
fd = accept(s,sa,len);
// ...
// 创建connection，关联fd
connection *conn = connCreateSocket();
conn.fd = fd;
// ...
// 内部调用aeApiAddEvent(fd,READABLE)，
// 监听socket的FD读事件，并绑定读处理器readQueryFromClient
connSetReadHandler(conn, readQueryFromClient);
}

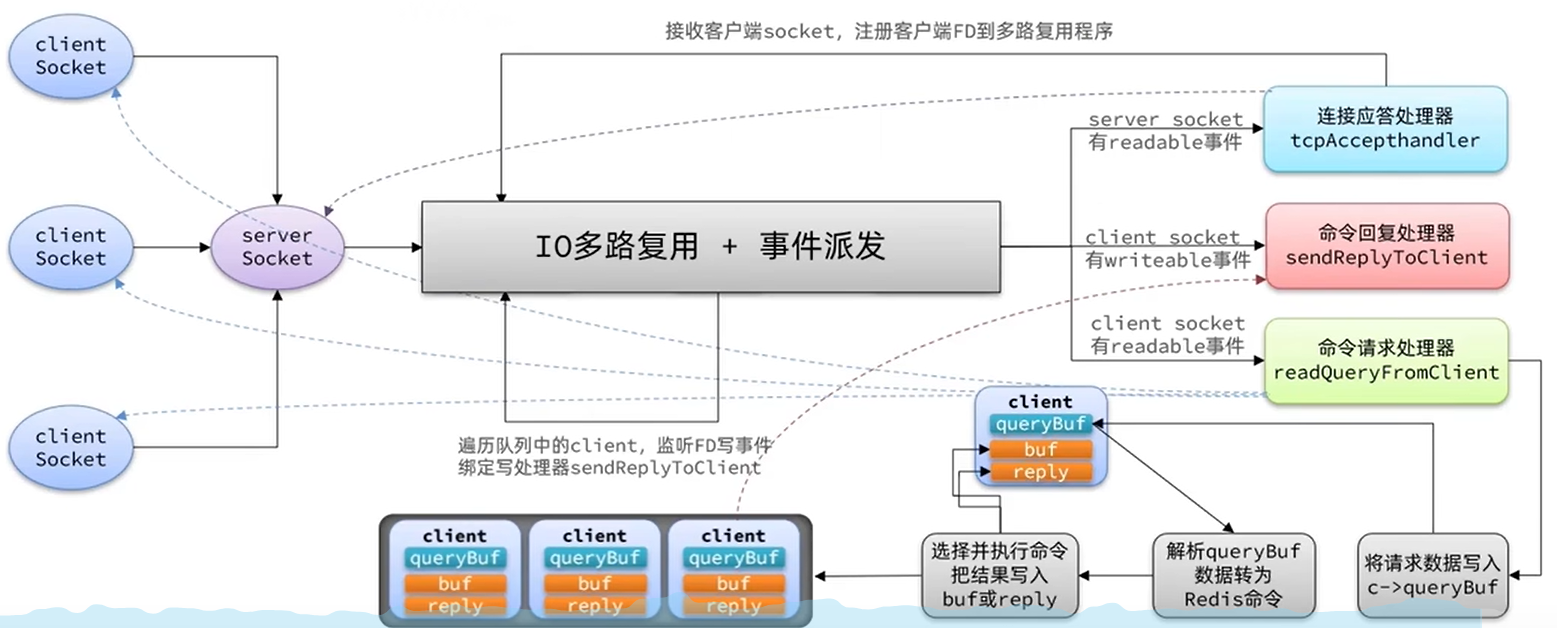

Redis单线程和多线程网络模型变更
当我们的客户端想要去连接我们服务器，会去先到IO多路复用模型去进行排队，会有一个连接应答处理器，他会去接受读请求，然后又把读请求注册到具体模型中去，此时这些建立起来的连接，如果是客户端请求处理器去进行执行命令时，他会去把数据读取出来，然后把数据放入到client中， clinet去解析当前的命令转化为redis认识的命令，接下来就开始处理这些命令，从redis中的command中找到这些命令，然后就真正的去操作对应的数据了，当数据操作完成后，会去找到命令回复处理器，再由他将数据写出
Redis 6.0版本中引入了多线程，目的是为了提高IO读写效率。因此在解析客户端命令、写响应结果时采用了多线程。核心的命令执行、IO多路复用模块依然是由主线程执行
void readQueryFromClient(connection *conn) {
// 获取当前客户端，客户端中有缓冲区用来读和写
client *c = connGetPrivateData(conn);
// 获取c->querybuf缓冲区大小
long int qblen = sdslen(c->querybuf);
// 读取请求数据到 c->querybuf 缓冲区
connRead(c->conn, c->querybuf+qblen, readlen);
// ...
// 解析缓冲区字符串，转为Redis命令参数存入 c->argv 数组
processInputBuffer(c);
// ...
// 处理 c->argv 中的命令
processCommand(c);
}
int processCommand(client *c) {
// ...

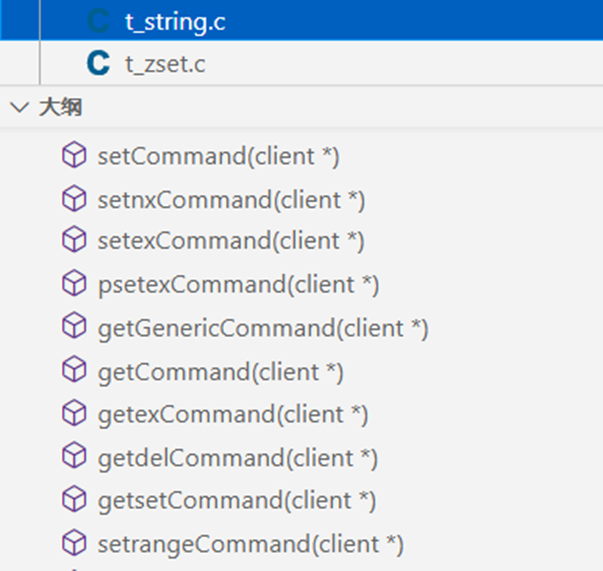

// 根据命令名称，寻找命令对应的command，例如 setCommand
c->cmd = c->lastcmd = lookupCommand(c->argv[0]->ptr);
// ...
// 执行command，得到响应结果，例如ping命令，对应pingCommand
c->cmd->proc(c);
// 把执行结果写出，例如ping命令，就返回"pong"给client，
// shared.pong是 字符串"pong"的SDS对象
addReply(c,shared.pong);
}
void addReply(client *c, robj *obj) {
// 尝试把结果写到 c-buf 客户端写缓存区
if (_addReplyToBuffer(c,obj->ptr,sdslen(obj->ptr)) != C_OK)
// 如果c->buf写不下，则写到 c->reply，这是一个链表，容量无上限
_addReplyProtoToList(c,obj->ptr,sdslen(obj->ptr));
// 将客户端添加到server.clients_pending_write这个队列，等待被写出
listAddNodeHead(server.clients_pending_write,c);
}
void beforeSleep(struct aeEventLoop *eventLoop){
// ...
// 定义迭代器，指向server.clients_pending_write->head;
listIter li;
li->next = server.clients_pending_write->head;
li->direction = AL_START_HEAD;
// 循环遍历待写出的client
while ((ln = listNext(&li))) {
// 内部调用aeApiAddEvent(fd，WRITEABLE)，监听socket的FD读事件
// 并且绑定 写处理器 sendReplyToClient，可以把响应写到客户端socket
connSetWriteHandlerWithBarrier(c->conn, sendReplyToClient, ae_barrier)
}
}
Redis到底是单线程还是多线程？
- 如果仅仅聊Redis的核心业务部分（命令处理），答案是单线程
- 如果是聊整个Redis，那么答案就是多线程
在Redis版本迭代过程中，在两个重要的时间节点上引入了多线程的支持：
- Redis v4.0：引入多线程异步处理一些耗时较旧的任务，例如异步删除命令unlink
- Redis v6.0：在核心网络模型中引入 多线程，进一步提高对于多核CPU的利用率
因此，对于Redis的核心网络模型，在Redis 6.0之前确实都是单线程。是利用epoll（Linux系统）这样的IO多路复用技术在事件循环中不断处理客户端情况。
为什么Redis要选择单线程？
- 抛开持久化不谈，Redis是纯 内存操作，执行速度非常快，它的性能瓶颈是网络延迟而不是执行速度，因此多线程并不会带来巨大的性能提升。
- 多线程会导致过多的上下文切换，带来不必要的开销
- 引入多线程会面临线程安全问题，必然要引入线程锁这样的安全手段，实现复杂度增高，而且性能也会大打折扣
通信协议
RESP协议
Redis是一个CS架构的软件，通信一般分两步（不包括pipeline和PubSub）：
客户端（client）向服务端（server）发送一条命令
服务端解析并执行命令，返回响应结果给客户端
因此客户端发送命令的格式、服务端响应结果的格式必须有一个规范，这个规范就是通信协议
而在Redis中采用的是RESP（Redis Serialization Protocol）协议：
Redis 1.2版本引入了RESP协议
Redis 2.0版本中成为与Redis服务端通信的标准，称为RESP2
Redis 6.0版本中，从RESP2升级到了RESP3协议，增加了更多数据类型并且支持6.0的新特性--客户端缓存
但目前，默认使用的依然是RESP2协议
数据类型
在RESP中，通过首字节的字符来区分不同数据类型，常用的数据类型包括5种：
单行字符串：首字节是 ‘+’ ，后面跟上单行字符串，以CRLF（ "\r\n" ）结尾。例如返回"OK"： "+OK\r\n"
错误（Errors）：首字节是 ‘-’ ，与单行字符串格式一样，只是字符串是异常信息，例如："-Error message\r\n"
数值：首字节是 ‘:’ ，后面跟上数字格式的字符串，以CRLF结尾。例如：":10\r\n"
多行字符串：首字节是 ‘$’ ，表示二进制安全的字符串，最大支持512MB：
如果大小为0，则代表空字符串："$0\r\n\r\n"
如果大小为-1，则代表不存在："$-1\r\n"

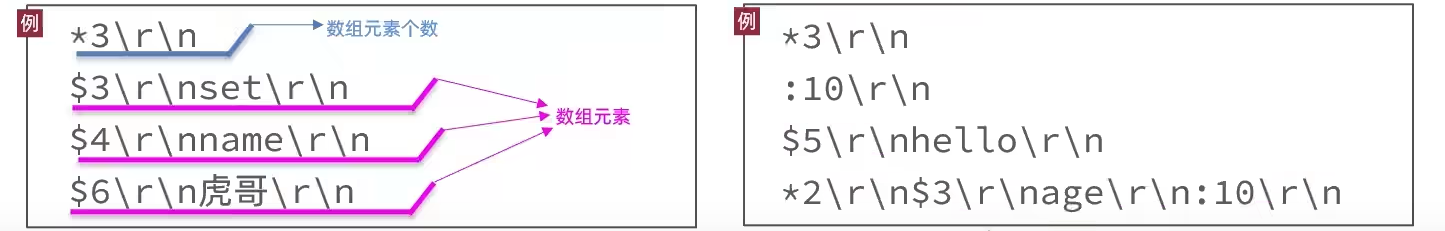

数组：首字节是 ‘*’，后面跟上数组元素个数，再跟上元素，元素数据类型不限:
基于Socket自定义Redis的客户端
Redis支持TCP通信，因此我们可以使用Socket来模拟客户端，与Redis服务端建立连接：
public class Main {
static Socket s;
static PrintWriter writer;
static BufferedReader reader;
public static void main(String[] args) {
try {
// 1.建立连接
String host = "192.168.150.101";
int port = 6379;
s = new Socket(host, port);
// 2.获取输出流、输入流
writer = new PrintWriter(new OutputStreamWriter(s.getOutputStream(), StandardCharsets.UTF_8));
reader = new BufferedReader(new InputStreamReader(s.getInputStream(), StandardCharsets.UTF_8));
// 3.发出请求
// 3.1.获取授权 auth 123321
sendRequest("auth", "123321");
Object obj = handleResponse();
System.out.println("obj = " + obj);
// 3.2.set name 虎哥
sendRequest("set", "name", "虎哥");
// 4.解析响应
obj = handleResponse();
System.out.println("obj = " + obj);
// 3.2.set name 虎哥
sendRequest("get", "name");
// 4.解析响应
obj = handleResponse();
System.out.println("obj = " + obj);
// 3.2.set name 虎哥
sendRequest("mget", "name", "num", "msg");
// 4.解析响应
obj = handleResponse();
System.out.println("obj = " + obj);
} catch (IOException e) {
e.printStackTrace();
} finally {
// 5.释放连接
try {
if (reader != null) reader.close();
if (writer != null) writer.close();
if (s != null) s.close();
} catch (IOException e) {
e.printStackTrace();
}
}
}
private static Object handleResponse() throws IOException {
// 读取首字节
int prefix = reader.read();
// 判断数据类型标示
switch (prefix) {
case '+': // 单行字符串，直接读一行
return reader.readLine();
case '-': // 异常，也读一行
throw new RuntimeException(reader.readLine());
case ':': // 数字
return Long.parseLong(reader.readLine());
case '$': // 多行字符串
// 先读长度
int len = Integer.parseInt(reader.readLine());
if (len == -1) {
return null;
}
if (len == 0) {
return "";
}
// 再读数据,读len个字节。我们假设没有特殊字符，所以读一行（简化）
return reader.readLine();
case '*':
return readBulkString();
default:
throw new RuntimeException("错误的数据格式！");
}
}
private static Object readBulkString() throws IOException {
// 获取数组大小
int len = Integer.parseInt(reader.readLine());
if (len <= 0) {
return null;
}
// 定义集合，接收多个元素
List<Object> list = new ArrayList<>(len);
// 遍历，依次读取每个元素
for (int i = 0; i < len; i++) {
list.add(handleResponse());
}
return list;
}
// set name 虎哥
private static void sendRequest(String ... args) {
writer.println("*" + args.length);
for (String arg : args) {
writer.println("$" + arg.getBytes(StandardCharsets.UTF_8).length);
writer.println(arg);
}
writer.flush();
}
}
内存回收
Redis之所以性能强，最主要的原因就是基于内存存储。然而单节点的Redis其内存大小不宜过大，会影响持久化或主从同步性能。 我们可以通过修改配置文件来设置Redis的最大内存：
# 格式：
# maxmemory <bytes>
# 例如：
maxmemory 1gb
当内存使用达到上限时，就无法存储更多数据了。为了解决这个问题，Redis提供了一些策略实现内存回收：
内存过期策略
内存淘汰策略
过期策略
Redis是如何知道一个key是否过期呢？
DB结构：
Redis本身是一个典型的key-value内存存储数据库，因此所有的key、value都保存在之前学习过的Dict结构中。不过在其database结构体中，有两个Dict：一个用来记录key-value；另一个用来记录key-TTL
结构体
typedef struct redisDb {
dict *dict; /* 存放所有key及value的地方，也被称为keyspace*/
dict *expires; /* 存放每一个key及其对应的TTL存活时间，只包含设置了TTL的key*/
dict *blocking_keys; /* Keys with clients waiting for data (BLPOP)*/
dict *ready_keys; /* Blocked keys that received a PUSH */
dict *watched_keys; /* WATCHED keys for MULTI/EXEC CAS */
int id; /* Database ID，0~15 */
long long avg_ttl; /* 记录平均TTL时长 */
unsigned long expires_cursor; /* expire检查时在dict中抽样的索引位置. */
list *defrag_later; /* 等待碎片整理的key列表. */
} redisDb;
是不是TTL到期就立即删除了呢？
- 惰性删除
- 周期删除
惰性删除：在访问时，检查该key的存活时间，如果已经过期才执行删除
// 查找一个key执行写操作
robj *lookupKeyWriteWithFlags(redisDb *db, robj *key, int flags) {
// 检查key是否过期
expireIfNeeded(db,key);
return lookupKey(db,key,flags);
}
// 查找一个key执行读操作
robj *lookupKeyReadWithFlags(redisDb *db, robj *key, int flags) {
robj *val;
// 检查key是否过期 if (expireIfNeeded(db,key) == 1) {
// ...略
}
return NULL;
int expireIfNeeded(redisDb *db, robj *key) {
// 判断是否过期，如果未过期直接结束并返回0
if (!keyIsExpired(db,key)) return 0;
// ... 略
// 删除过期key
deleteExpiredKeyAndPropagate(db,key);
return 1;
}
周期删除
通过一个定时任务，周期性的抽样部分过期的key，然后执行删除。执行周期有两种：
// server.c
void initServer(void){
// ...
// 创建定时器，关联回调函数serverCron，处理周期取决于server.hz，默认10
aeCreateTimeEvent(server.el, 1, serverCron, NULL, NULL)
}
// server.c
int serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData) {
// 更新lruclock到当前时间，为后期的LRU和LFU做准备
unsigned int lruclock = getLRUClock();
atomicSet(server.lruclock,lruclock);
// 执行database的数据清理，例如过期key处理
databasesCron();
}
Redis服务初始化函数initServer()中设置定时任务，按照server.hz的频率来执行过期key清理，模式为SLOW
void databasesCron(void) { // 尝试清理部分过期key，清理模式默认为SLOW activeExpireCycle( ACTIVE_EXPIRE_CYCLE_SLOW); }Redis的每个事件循环前会调用beforeSleep()函数，执行过期key清理，模式为FAST
void beforeSleep(struct aeEventLoop *eventLoop){ // ... // 尝试清理部分过期key，清理模式默认为FAST activeExpireCycle( ACTIVE_EXPIRE_CYCLE_FAST); }
SLOW模式规则：
- 执行频率受server.hz影响，默认为10，即每秒执行10次，每个执行周期100ms。
- 执行清理耗时不超过一次执行周期的25%.默认slow模式耗时不超过25ms
- 逐个遍历db，逐个遍历db中的bucket，抽取20个key判断是否过期
- 如果没达到时间上限（25ms）并且过期key比例大于10%，再进行一次抽样，否则结束
FAST模式规则（过期key比例小于10%不执行 ）：
- 执行频率受beforeSleep()调用频率影响，但两次FAST模式间隔不低于2ms
- 执行清理耗时不超过1ms
- 逐个遍历db，逐个遍历db中的bucket，抽取20个key判断是否过期
- 如果没达到时间上限（1ms）并且过期key比例大于10%，再进行一次抽样，否则结束
总结
RedisKey的TTL记录方式：在RedisDB中通过一个Dict记录每个Key的TTL时间
过期key的删除策略：
惰性清理：每次查找key时判断是否过期，如果过期则删除
定期清理：定期抽样部分key，判断是否过期，如果过期则删除
定期清理的两种模式：
SLOW模式执行频率默认为10，每次不超过25ms
FAST模式执行频率不固定，但两次间隔不低于2ms，每次耗时不超过1ms

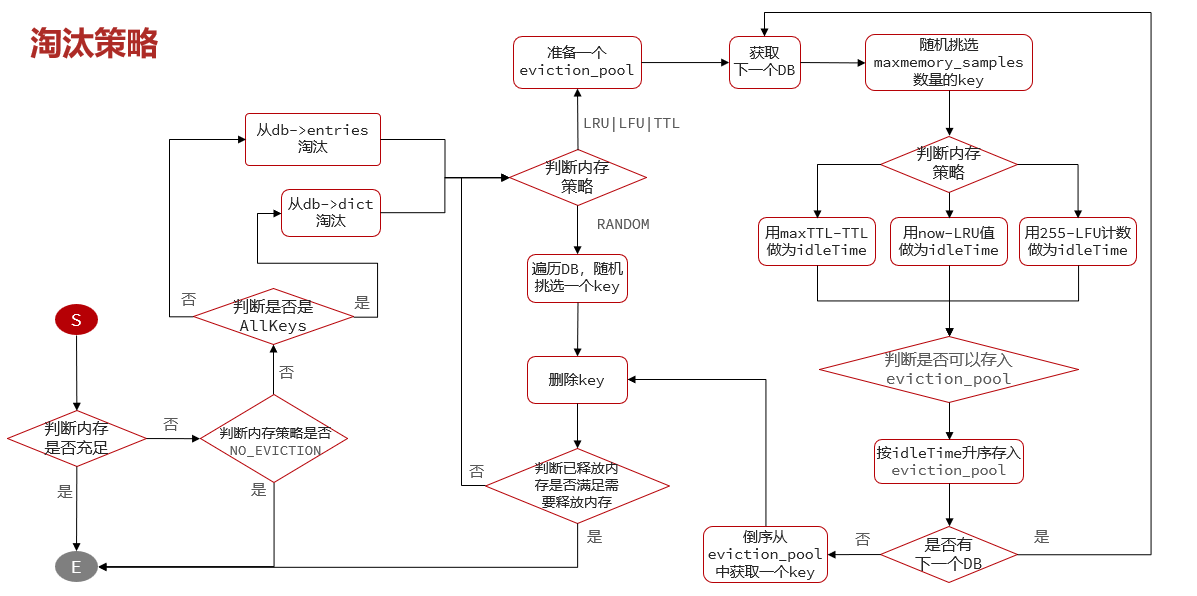

淘汰策略
当Redis内存使用达到设置的上限时，主动挑选部分key删除以释放更多内存的流程。Redis会在处理客户端命令的方法processCommand()中尝试做内存淘汰
int processCommand(client *c) {
// 如果服务器设置了server.maxmemory属性，并且并未有执行lua脚本
if (server.maxmemory && !server.lua_timedout) {
// 尝试进行内存淘汰performEvictions
int out_of_memory = (performEvictions() == EVICT_FAIL);
// ...
if (out_of_memory && reject_cmd_on_oom) {
rejectCommand(c, shared.oomerr);
return C_OK;
}
// ....
}
}
Redis支持8种不同策略来选择要删除的key：
noeviction不
allkeys所有
volatile设置了过期策略的
random随机
LRU（Least Recently Used），最少最近使用。用当前时间减去最后一次访问时间，值越大则淘汰优先级越高
LFU（Least Frequently Used），最少频率使用。会统计每个key的访问频率，值越小淘汰优先级越高
- noeviction： 不淘汰任何key，但是内存满时不允许写入新数据，默认就是这种策略。
- volatile-ttl： 对设置了TTL的key，比较key的剩余TTL值，TTL越小越先被淘汰
- allkeys-random：对全体key ，随机进行淘汰。也就是直接从db->dict中随机挑选
- volatile-random：对设置了TTL的key ，随机进行淘汰。也就是从db->expires中随机挑选。
- allkeys-lru： 对全体key，基于LRU算法进行淘汰
- volatile-lru： 对设置了TTL的key，基于LRU算法进行淘汰
- allkeys-lfu： 对全体key，基于LFU算法进行淘汰
- volatile-lfu： 对设置了TTL的key，基于LFI算法进行淘汰
Redis的数据都会被封装为RedisObject结构：
typedef struct redisObject {
unsigned type:4; // 对象类型
unsigned encoding:4; // 编码方式
unsigned lru:LRU_BITS; // LRU：以秒为单位记录最近一次访问时间，长度24bit
// LFU：高16位以分钟为单位记录最近一次访问时间，低8位记录逻辑访问次数
int refcount; // 引用计数，计数为0则可以回收
void *ptr; // 数据指针，指向真实数据
} robj;
LFU的访问次数之所以叫做逻辑访问次数，是因为并不是每次key被访问都计数，而是通过运算：
- 生成0~1之间的随机数R
- 计算 (旧次数 * lfu_log_factor + 1)，记录为P
- 如果 R < P ，则计数器 + 1，且最大不超过255
- 访问次数会随时间衰减，距离上一次访问时间每隔 lfu_decay_time 分钟，计数器 -1
