初学Neo4j

程序员李某某原创数据库图数据库大约 7 分钟

初学Neo4j

基础

下载

Neo4j官网open in new window下载open in new window版本open in new window桌面版open in new window

桌面工具介绍

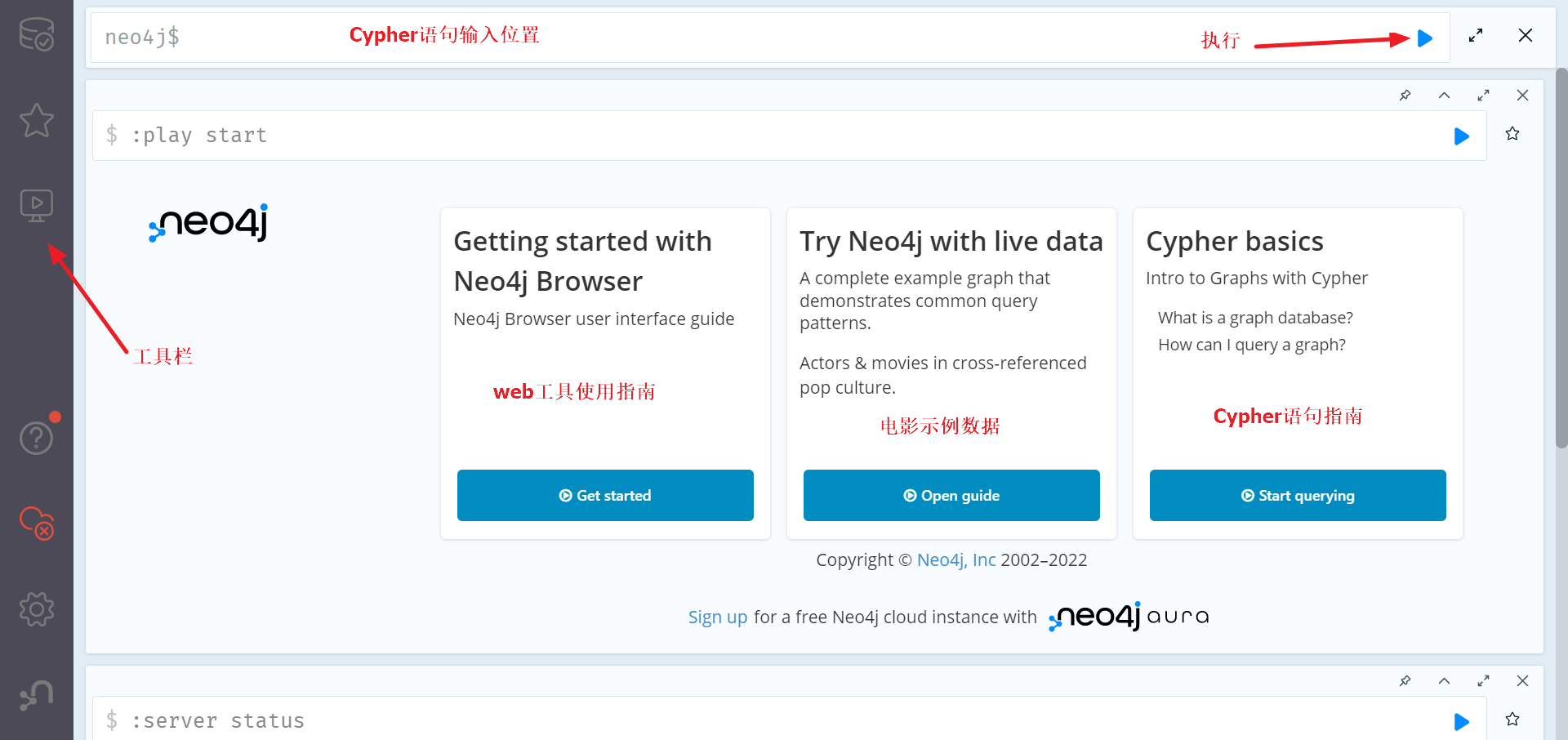

Browser


概念

  1. 节点：实体，可以是人、公司、组织、地点、事物等。可以理解为sql中的表
  2. 边：关系，可以是朋友、投资、投资组合、投资组合成员、投资组合成员投资等。
  3. 属性：节点和边的属性，可以是节点的姓名、年龄、性别、地址、电话等，也可以是边的类型、时间等。
  4. 标签：标签是对节点的分类，这样使得构建Neo4j数据模型更加简单
  5. 图：由节点和边组成的数据结构，可以表示复杂的关系和结构。
  6. 图数据库：一种存储结构为图数据的数据库，可以存储大量复杂的关系和结构，并支持复杂的查询和操作。
  7. Cypher ：图数据库的查询语言，可以查询和操作图数据。
  8. Gremlin ：图数据库的查询语言，可以查询和操作图数据。
  9. Neo4j：一个开源的图数据库，支持Cypher和Gremlin两种查询语言。

安装

  1. 下载Neo4j安装包，并解压到任意目录。
  2. 启动Neo4j服务，在命令行窗口中执行以下命令：
neo4j console
  1. 访问Neo4j管理界面，默认地址为http://localhost:7474，用户名密码为neo4j/neo4j。

Cypher 语法

Cypher是一种用于查询和操作图数据的查询语言，它支持多种数据类型和操作符，可以满足各种复杂的查询需求。

官网open in new window

  1. 创建节点：使用CREATE命令创建节点，节点可以包含属性。

    CREATE (a:Person {name:"Alice",age:30,isAlive:true})
    • Persion 是节点的类型(类似sql的表)，name、age、isAlive 是节点的属性。
    • a 是节点的标识符（类似别名）。

  2. 创建边：使用CREATE命令创建边，边可以包含属性。

    MATCH (a:Person {name:"Alice"}), (b:Person {name:"Bob"})
CREATE (a)-[:KNOWS]->(b)

  3. 创建节点：在Cypher查询窗口中输入以下命令，创建一个名为"Alice"的节点：

    CREATE (a:Person {name:"Alice"})

  4. 查询节点：在Cypher查询窗口中输入以下命令，查询所有节点：

    MATCH (n)
RETURN n

  5. 查询边：在Cypher查询窗口中输入以下命令，查询所有边：

    MATCH ()-[r]-()
RETURN r

  6. 查询关系：在Cypher查询窗口中输入以下命令，查询"Alice"节点和"Bob"节点之间的关系：

    MATCH (a:Person {name:"Alice"}), (b:Person {name:"Bob"})
MATCH (a)-[r]->(b)
RETURN r

  7. 删除节点：在Cypher查询窗口中输入以下命令，删除"Alice"节点：

    MATCH (a:Person {name:"Alice"})
DELETE a

  8. 删除边：在Cypher查询窗口中输入以下命令，删除"Alice"节点和"Bob"节点之间的"KNOWS"类型的边：

    MATCH (a:Person {name:"Alice"}), (b:Person {name:"Bob"})
MATCH (a)-[r:KNOWS]->(b)
DELETE r

    MATCH (a)-[r]->(b) WHERE id(a)=1 AND id(b)=2 DELETE r;

    这些操作将删除图中的节点和边，并返回删除的记录数。 注意：删除操作可能会影响其他节点和边的关系，因此需要谨慎操作。

  9. 创建索引：在Cypher查询窗口中输入以下命令，为"name"属性创建索引：

    //创建索引语法：
//OPTIONS子句指定索引提供程序和配置。
CREATE [TEXT] INDEX [index_name] [IF NOT EXISTS]
FOR (n:LabelName)
ON (n.propertyName)
[OPTIONS "{" option: value[, ...] "}"]

//示例：
CREATE TEXT INDEX agency_index_bid IF NOT EXISTS FOR (n:AGENCY) ON (n.bid)

//删除索引语法：
DROP INDEX index_name

//示例：
DROP INDEX agency_index_bid

SDN

Spring Data Neo4j简称SDN

依赖

<!--SDN依赖-->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-data-neo4j</artifactId>
</dependency>

配置文件

server:
  port: 9902
logging:
  level:
    org.springframework.data.neo4j: debug
spring:
  application:
    name: sl-express-sdn
  mvc:
    pathmatch:
      #解决异常：swagger Failed to start bean 'documentationPluginsBootstrapper'; nested exception is java.lang.NullPointerException
      #因为Springfox使用的路径匹配是基于AntPathMatcher的，而Spring Boot 2.6.X使用的是PathPatternMatcher
      matching-strategy: ant_path_matcher
  data:
    neo4j:
      database: neo4j
  neo4j:
    authentication:
      username: neo4j
      password: neo4j123
    uri: neo4j://192.168.150.101:7687

实体

以物流转运为例

@Data
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
@AllArgsConstructor
public abstract class BaseEntity {

    @Id
    @GeneratedValue
    @ApiModelProperty(value = "Neo4j ID", hidden = true)
    private Long id;
    @ApiModelProperty(value = "业务id", required = true)
    private Long bid;
    @ApiModelProperty(value = "名称", required = true)
    private String name;
    @ApiModelProperty(value = "电话", required = true)
    private String phone;
    @ApiModelProperty(value = "地址", required = true)
    private String address;
    // 在 org.springframework.data.geo.Point 包中
    @ApiModelProperty(value = "位置坐标, x: 纬度，y: 经度", required = true)
    private Point location;

    //机构类型
    public abstract OrganTypeEnum getAgencyType();

}

机构枚举

public enum OrganTypeEnum implements BaseEnum {

    OLT(1, "一级转运中心"),
    TLT(2, "二级转运中心"),
    AGENCY(3, "网点");

    /**
     * 类型编码
     */
    private final Integer code;

    /**
     * 类型值
     */
    private final String value;

    OrganTypeEnum(Integer code, String value) {
        this.code = code;
        this.value = value;
    }

    public Integer getCode() {
        return code;
    }

    public String getValue() {
        return value;
    }

    public static OrganTypeEnum codeOf(Integer code) {
        return EnumUtil.getBy(OrganTypeEnum::getCode, code);
    }
}

网点实体

@Node("AGENCY")		// sdn中的注解，对于节点名称
@Data
@ToString(callSuper = true)
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
public class AgencyEntity extends BaseEntity {

    @Override
    public OrganTypeEnum getAgencyType() {
        return OrganTypeEnum.AGENCY;
    }
}

一级转运实体

@Node("OLT")
@Data
@ToString(callSuper = true)
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
public class OLTEntity extends BaseEntity {

    @Override
    public OrganTypeEnum getAgencyType() {
        return OrganTypeEnum.OLT;
    }
}

二级转运实体

@Node("TLT")
@Data
@ToString(callSuper = true)
@SuperBuilder(toBuilder = true)
@NoArgsConstructor
public class TLTEntity extends BaseEntity {

    @Override
    public OrganTypeEnum getAgencyType() {
        return OrganTypeEnum.TLT;
    }
}

转运路线实体

@Data
@Builder
@NoArgsConstructor
@AllArgsConstructor
public class TransportLine {

    private Long id;
    private Double cost; //成本

}

DTO

/**
 * 机构数据对象，网点、一级转运、二级转运都是看作是机构
 * BaseEntity中的location无法序列化，需要将经纬度拆开封装对象
 */
@Data
public class OrganDTO {

    @Alias("bid") //业务id作为id进行封装		该注解是hutool包中的
    @ApiModelProperty(value = "机构id", required = true)
    private Long id;
    @ApiModelProperty(value = "名称", required = true)
    private String name;
    @ApiModelProperty(value = "类型，1:一级转运，2：二级转运，3:网点", required = true)
    private Integer type;
    @ApiModelProperty(value = "电话", required = true)
    private String phone;
    @ApiModelProperty(value = "地址", required = true)
    private String address;
    @ApiModelProperty(value = "纬度", required = true)
    private Double latitude;
    @ApiModelProperty(value = "经度", required = true)
    private Double longitude;

}

/**
 * 运输路线对象
 */
@Data
public class TransportLineNodeDTO {

    @ApiModelProperty(value = "节点列表", required = true)
    private List<OrganDTO> nodeList = new ArrayList<>();
    @ApiModelProperty(value = "路线成本", required = true)
    private Double cost = 0d;

}

Repository

SDN也是遵循了Spring Data JPA规范，同时也提供了Neo4jRepository，该接口中提供了基本的CRUD操作，我们定义Repository需要继承该接口

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.AgencyEntity;
import org.springframework.data.neo4j.repository.Neo4jRepository;

/**
 * 网点操作
 */
public interface AgencyRepository extends Neo4jRepository<AgencyEntity, Long> {

    /**
     * 根据bid查询
     *
     * @param bid 业务id
     * @return 网点数据
     */
    AgencyEntity findByBid(Long bid);

    /**
     * 根据bid删除
     *
     * @param bid 业务id
     * @return 删除的数据条数
     */
    Long deleteByBid(Long bid);

}

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.OLTEntity;
import org.springframework.data.neo4j.repository.Neo4jRepository;

/**
 * 一级转运中心数据操作
 */
public interface OLTRepository extends Neo4jRepository<OLTEntity, Long> {

    /**
     * 根据bid查询
     *
     * @param bid 业务id
     * @return 一级转运中心数据
     */
    OLTEntity findByBid(Long bid);

    /**
     * 根据bid删除
     *
     * @param bid 业务id
     * @return 删除的数据条数
     */
    Long deleteByBid(Long bid);

}

package com.sl.sdn.repository;

import com.sl.sdn.dto.OrganDTO;

import java.util.List;

/**
 * 通用机构查询
 */
public interface OrganRepository {

    /**
     * 无需指定type，根据id查询
     *
     * @param bid 业务id
     * @return 机构数据
     */
    OrganDTO findByBid(Long bid);

    /**
     * 查询所有的机构，如果name不为空的按照name模糊查询
     *
     * @param name 机构名称
     * @return 机构列表
     */
    List<OrganDTO> findAll(String name);
}

package com.sl.sdn.repository;

import com.sl.sdn.entity.node.TLTEntity;
import org.springframework.data.neo4j.repository.Neo4jRepository;

/**
 * 二级转运中心数据操作
 */
public interface TLTRepository extends Neo4jRepository<TLTEntity, Long> {

    /**
     * 根据bid查询
     *
     * @param bid 业务id
     * @return 二级转运中心数据
     */
    TLTEntity findByBid(Long bid);

    /**
     * 根据bid删除
     *
     * @param bid 业务id
     * @return 删除的数据条数
     */
    Long deleteByBid(Long bid);

}

测试

@SpringBootTest
class AgencyRepositoryTest {

    @Resource
    private AgencyRepository agencyRepository;

    @Test
    public void testFindByBid() {
        AgencyEntity agencyEntity = this.agencyRepository.findByBid(9001L);
        System.out.println(agencyEntity);
    }

    @Test
    public void testSave() {
        AgencyEntity agencyEntity = new AgencyEntity();
        agencyEntity.setAddress("测试数据地址");
        agencyEntity.setBid(9001L);
        agencyEntity.setName("测试节点");
        agencyEntity.setPhone("1388888888888");

        this.agencyRepository.save(agencyEntity);
        System.out.println(agencyEntity);
    }


    @Test
    public void testUpdate() {
        AgencyEntity agencyEntity = this.agencyRepository.findByBid(9001L);
        agencyEntity.setName("测试节点1");

        this.agencyRepository.save(agencyEntity);
        System.out.println(agencyEntity);
    }

    @Test
    public void testDeleteByBid() {
        Long count = this.agencyRepository.deleteByBid(9001L);
        System.out.println(count);
    }

    /**
     * 查询全部
     */
    @Test
    public void testFindAll() {
        List<AgencyEntity> list = this.agencyRepository.findAll();
        for (AgencyEntity agencyEntity : list) {
            System.out.println(agencyEntity);
        }
    }

    /**
     * 分页查询
     */
    @Test
    public void testPage() {
        //设置分页、排序条件，page从0开始
        PageRequest pageRequest = PageRequest.of(1, 2, Sort.by(Sort.Order.desc("bid")));
        Page<AgencyEntity> page = this.agencyRepository.findAll(pageRequest);
        page.getContent().forEach(agencyEntity -> {
            System.out.println(agencyEntity);
        });
    }

}

常见问题

物流项目中，运输路线错综复杂，你们如何进行计算路线的？

  • 距离优先：有些物流运输场景，如快递、紧急送货等，可能更关注路程的短暂，因此距离优先可以减少整体的运输时间和成本。
  • 成本优先：其他场景可能更关注成本效益，因此会优先选择经济效益最高的路线，即使路程稍长也可以接受，以降低整体的运输成本。

选择距离优先还是成本优先，需要根据具体的运输需求、客户要求、市场竞争等因素综合考虑，并可能根据不同的情况进行调整。

是距离优先还是成本优先？

为什么选择使用Neo4j图数据库存储路线？

路线运输模型在Neo4j中是如何设计的？

在Neo4j中如何设置关系的查询深度？

在SDN中如何自定义Cypher查询？

可以直接定义JPA方法，为什么还要自定义查询？
